物性分析

  物性分析作为流程模拟的实用工具，可以分析物质的各类性质，包含纯组分分析、二元分析和混合物分析。用户输入组分和条件后，软件可自动生成物性数据曲线图，直观反映参数变化对属性的影响。

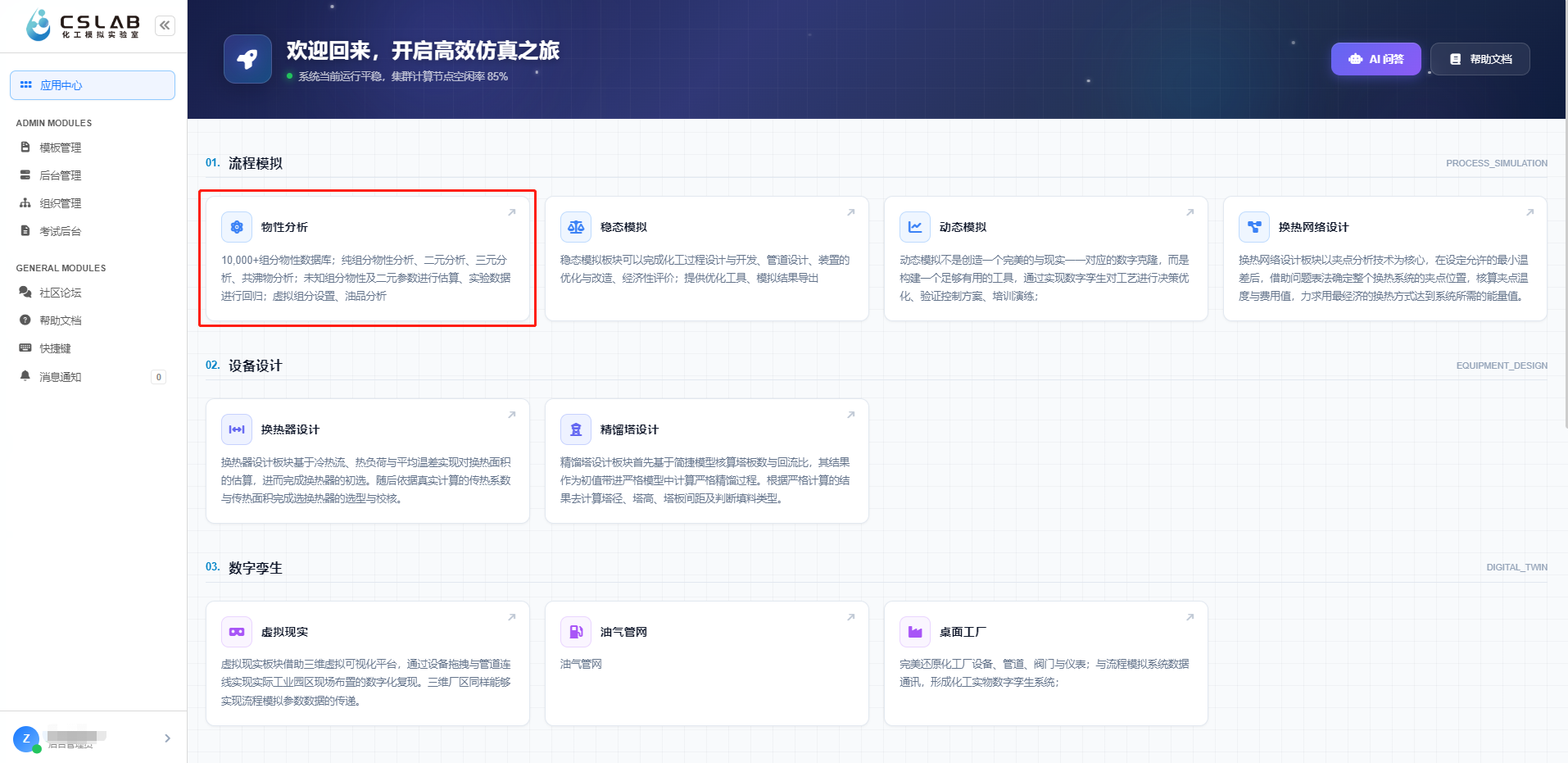

  通过浏览器打开CSLAB网址，输入用户名和密码，点击登录即可进入软件。在应用中心界面点击 "物性分析"，即可进入物性分析板块。

图 物性分析入口

纯组分分析

  下面讲解纯组分分析操作过程：

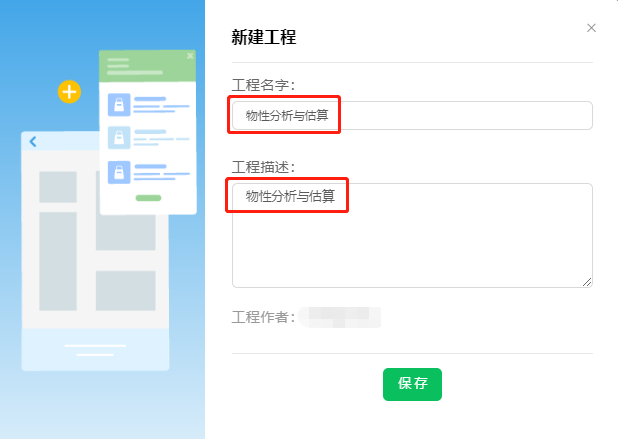

  (1) 创建工程-组分设置：在物性分析-项目信息页面点击新建工程，输入工程名字和描述。进入组分设置-组分查找页面，搜索组分水、乙醇、苯、甲苯并添加，热力学方法选择系统默认 NRTL，可查看物质的基础物性、纯组分参数和二元参数。

图 新建工程

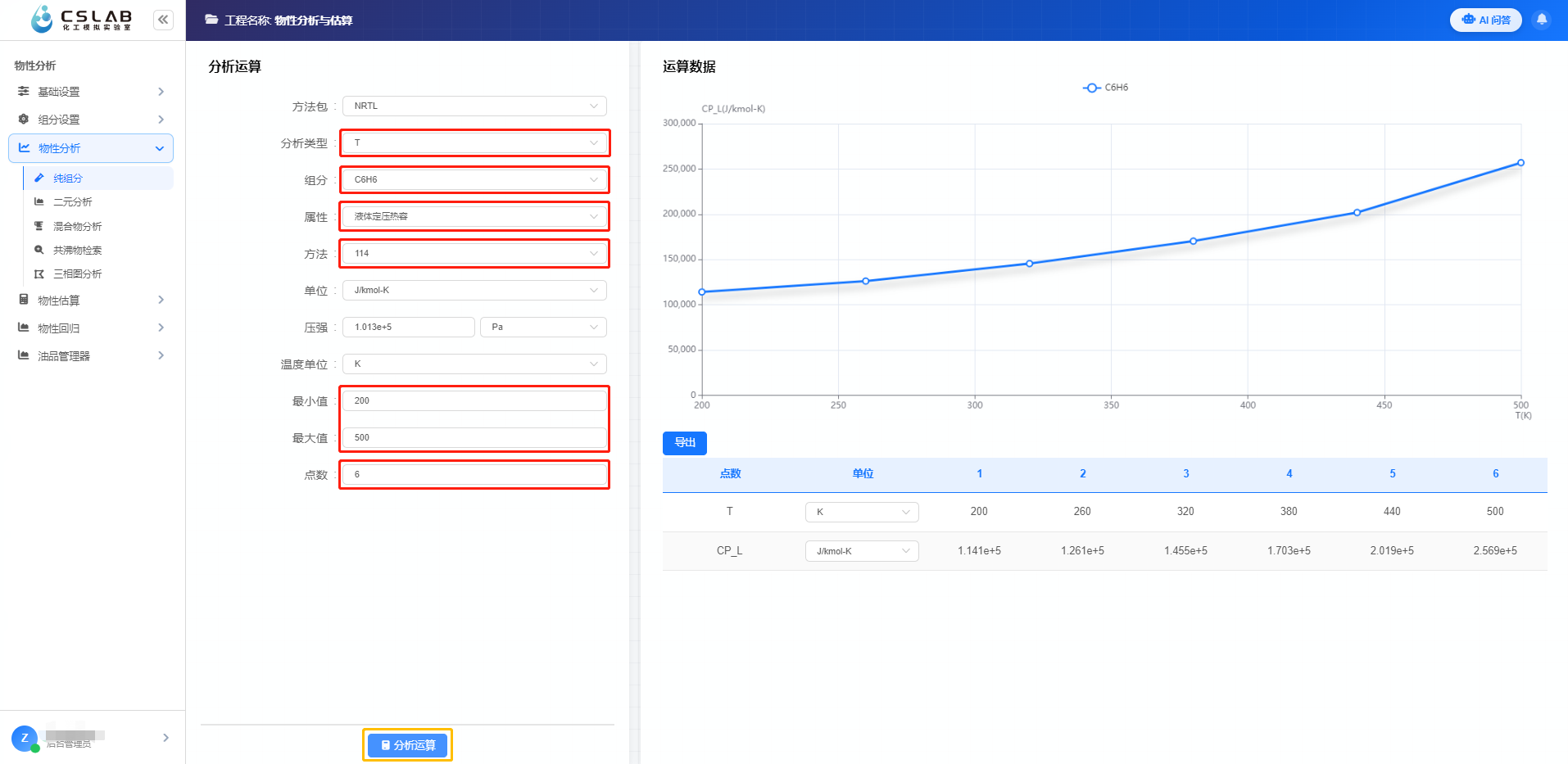

  (2)纯组分分析：进入纯组分界面，依次选择分析类型 T或P、组分、属性、方法、最小值、最大值和点数，点击分析运算按钮，如下图。运算成功后，在右侧界面展示的是属性的曲线图和数据列表。

图 纯组分分析

视频 纯组分分析

二元分析

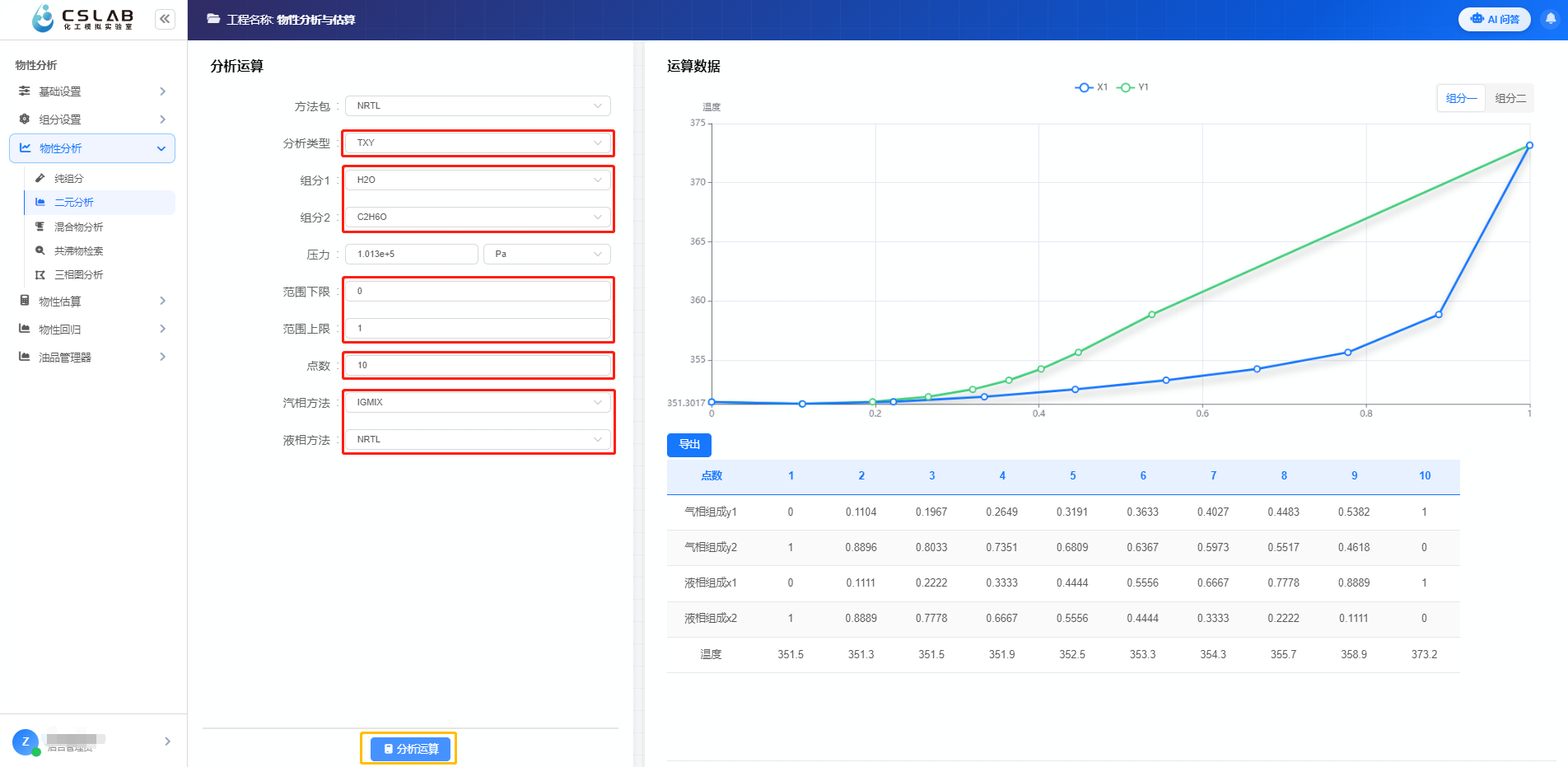

  在同一项目中，点击二元分析，进入二元分析界面，设置参数，如下图，点击分析运算后，在右侧查看曲线图和结果汇总。

图 二元分析

视频 二元分析

混合物分析

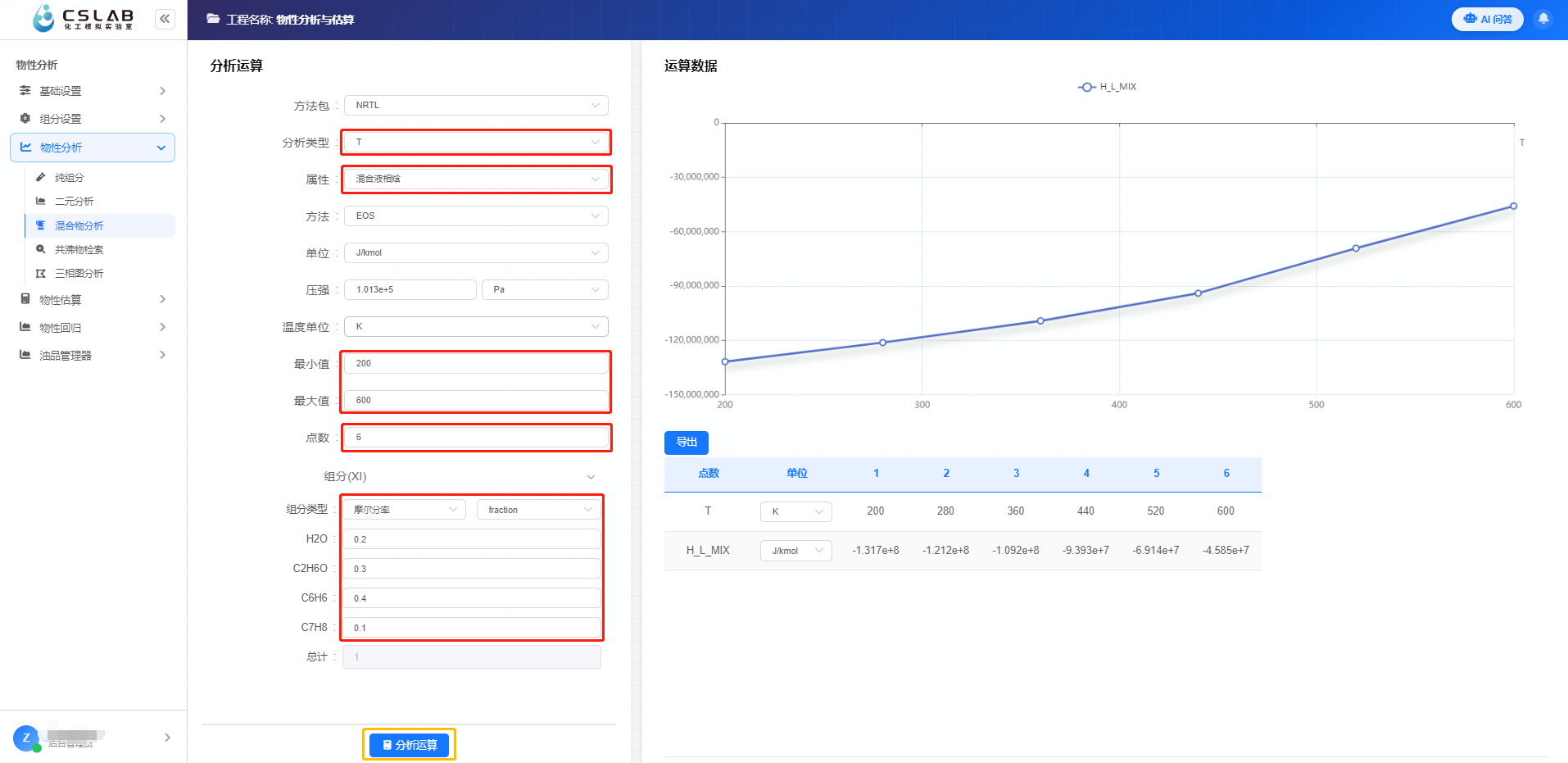

  与纯组分分析相似，选择属性、方法、区间和点数，不同点在于需要指定组分的混合比例，参数设置完毕后点击分析运算，在右侧查看曲线图和结果汇总。

图 混合物分析

视频 混合物分析

共沸物检索

  共沸物，又称恒沸物，是指两组分或多组分的液体混合物在恒定压力下沸腾时，其气相组成与液相组成完全相同，且沸点保持恒定的特殊混合物。这一特性导致共沸物无法通过普通精馏（基于气液组成差异的分离方法）实现完全分离。因此CSLAB开发出了共沸物检索功能，通过选择合适的物性方法，找出固定温度和压力下所选定物质的共沸物及组成，为分离工艺设计（如共沸精馏、萃取精馏）提供关键依据。
  下面介绍共沸物检索的具体操作。

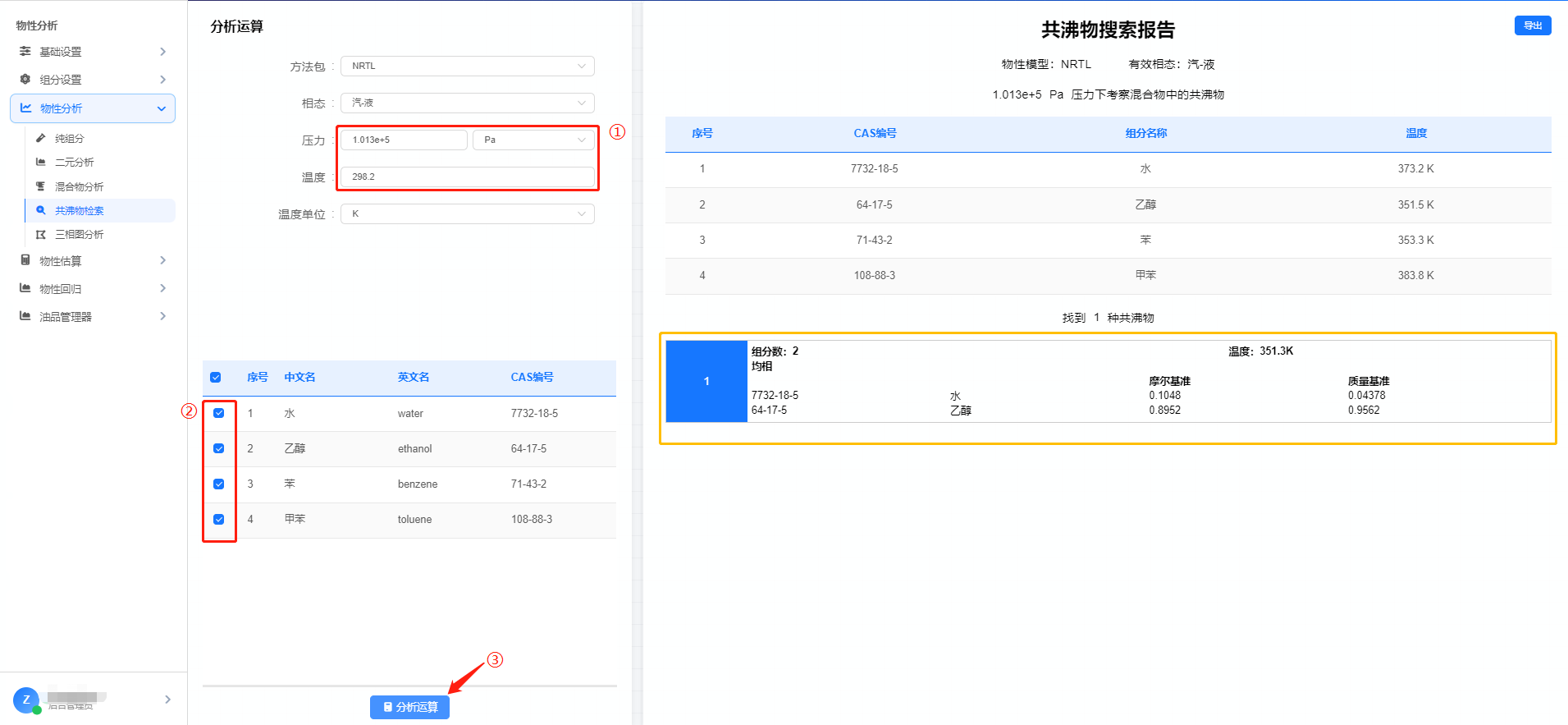

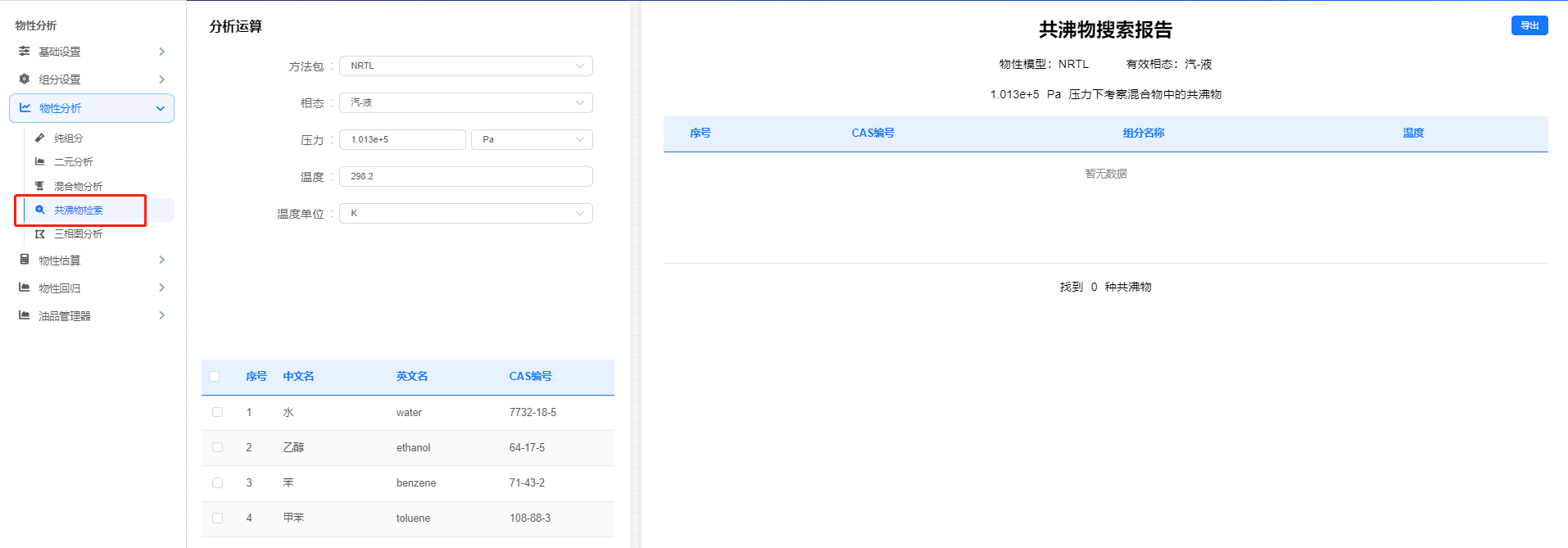

  进入物性分析-共沸物检索界面，输入压力和温度值，选择组分，点击分析运算按钮，计算结束后，可在页面右侧查看共沸物报告及组成信息。点击导出按钮，可将共沸物搜索报告以 pdf 格式导出至电脑上。

图 共沸物检索

三相图分析

  三元混合物的液液平衡相图通常用三角形来表示，即三相图，在该类相图中，点、线和面分别表示纯物质、二元混合物和三元混合物。由三条边围起的封闭区域为三元混合区，有时三组分混合后会产生分相，即形成液液平衡相区（相包络线），而分相区以外的区域为单相区。三相图分析主要应用在液液萃取中，为液液萃取过程筛选合适的萃取剂、确定最佳操作条件（溶剂比）；计算萃取剂用量、萃取相和萃余相的产量与组成；通过联结线数据，了解在给定系统下能达到的最大分离程度。
  下面介绍三相图分析的具体操作。

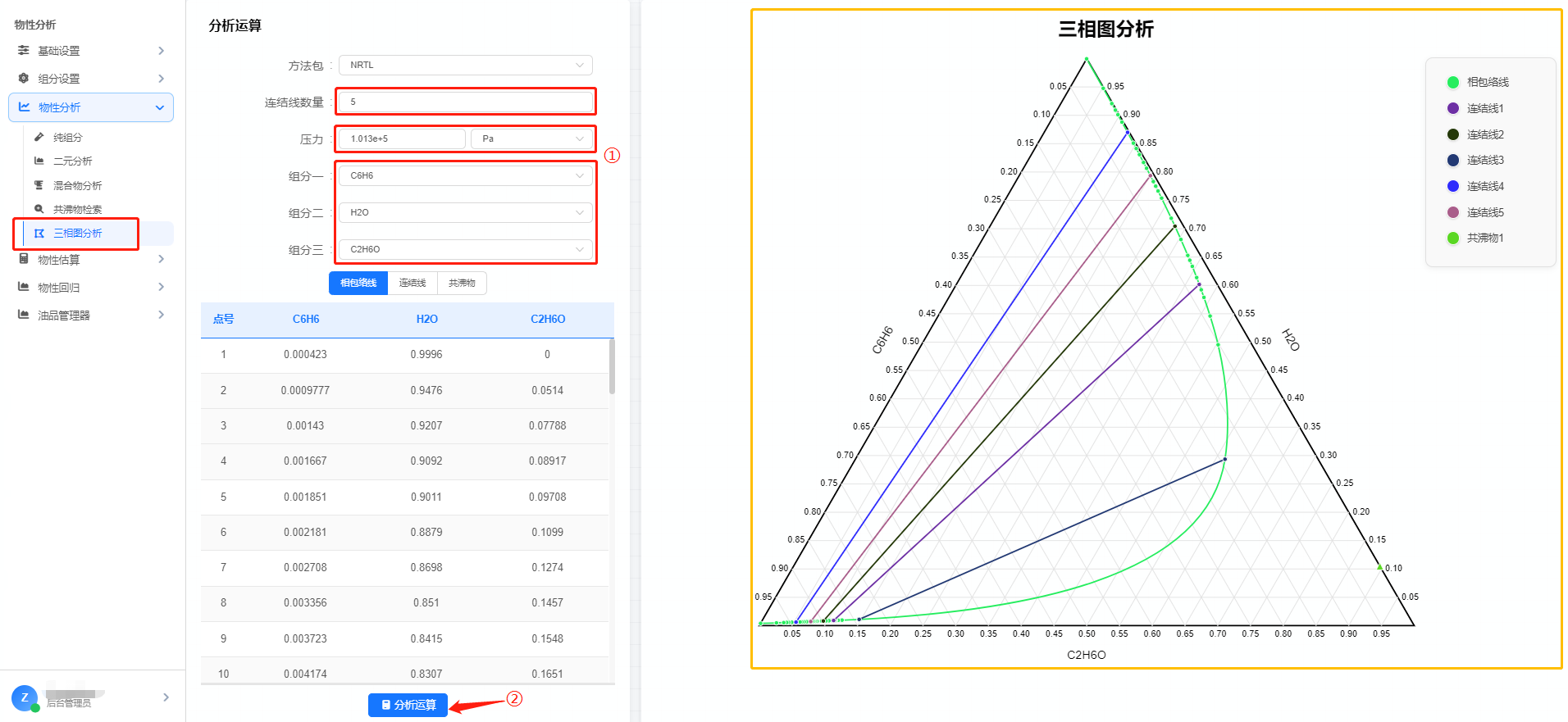

  进入物性分析-三相图分析界面，输入连结点数量、压力，选择组分，点击分析运算按钮，计算结束后，可在页面下侧查看相包络线、连结线的坐标信息和共沸物组成，以及在页面右侧查看具体的三相图。特别说明：对于组分，水是必选项，使得三个物质可构成水相和油相。

图 三相图分析
