化工原理实验
概述
CSLAB化工原理实验板块是北京欧倍尔软件联合天津大学共同开发的《化工原理实验》课程的网页版教辅软件，内含流体流动实验、传热实验、精馏实验、吸收实验、干燥实验、萃取实验、过滤实验与搅拌实验等共计八种类型的实验。
化工原理实验的应用模式分为普通模式和任务模式。普通模式是配合教师上课的使用模式，可用于实验的预习与理解阶段，此模式下，学生可以用该软件搭建实验流程、开展实验操作、完成数据处理。任务模式是配合教师考试或考核的使用模式，用于实验的考试阶段，此模式下，可以创建试卷，预设实验采分点，下发给学生后，学生进行答卷，交卷后自动评分，并展示扣分项；评分内容包含设备选择、流程搭建、设备操作、数据记录、实验数据处理等实验内容。接下来以普通模式下介绍化工原理实验的通用操作流程。
化工原理实验入口

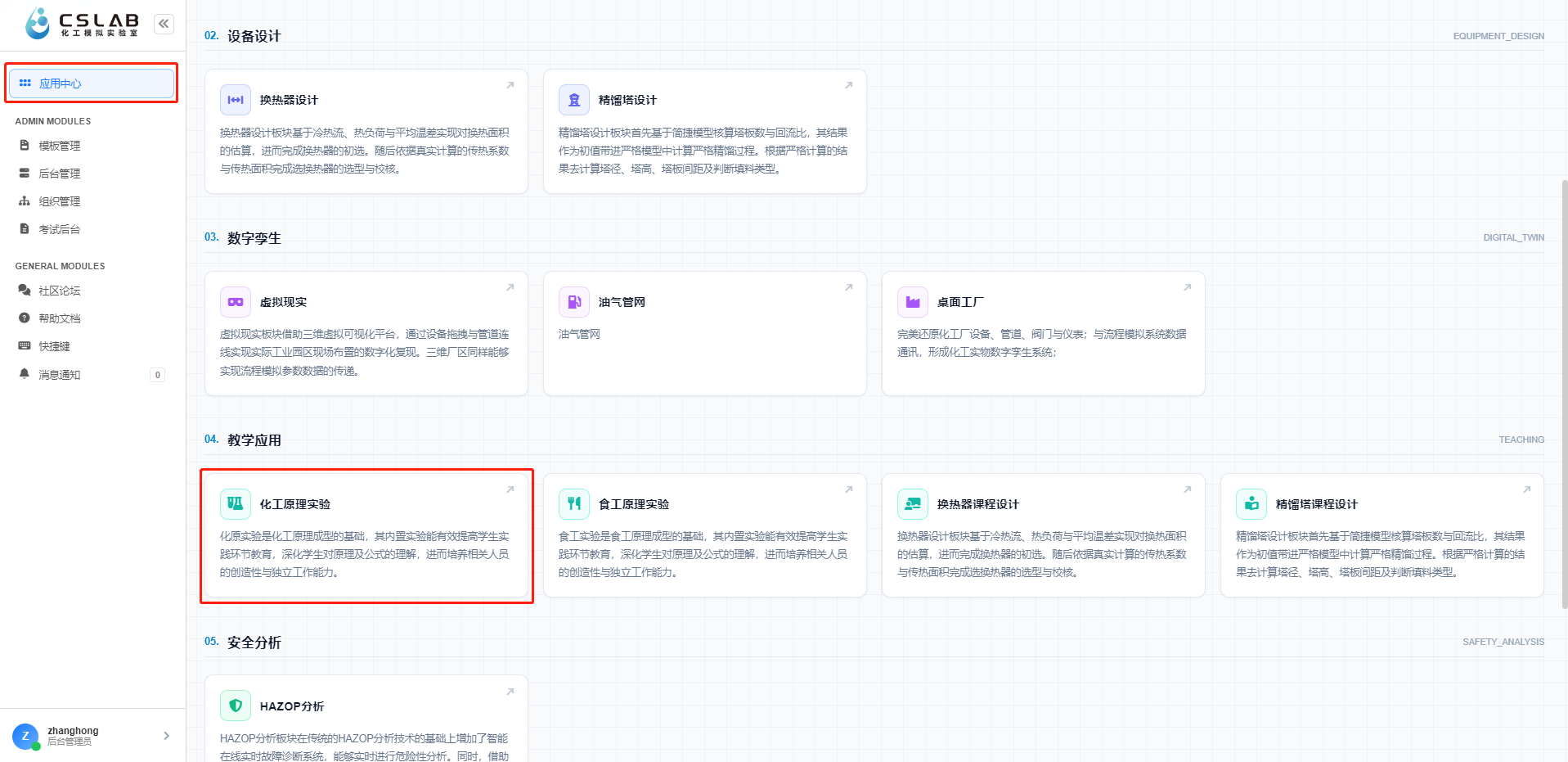

登录 CSLAB 网址进入到应用中心，点击“化工原理实验”即可进入化工原理实验板块。
图 化工原理实验入口
新建工程

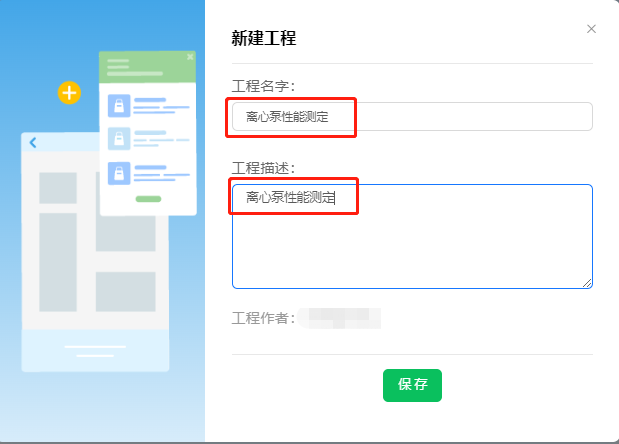

(1) 新建工程项目：输入工程名字和描述，完成新建工程的创建。
图 新建工程项目

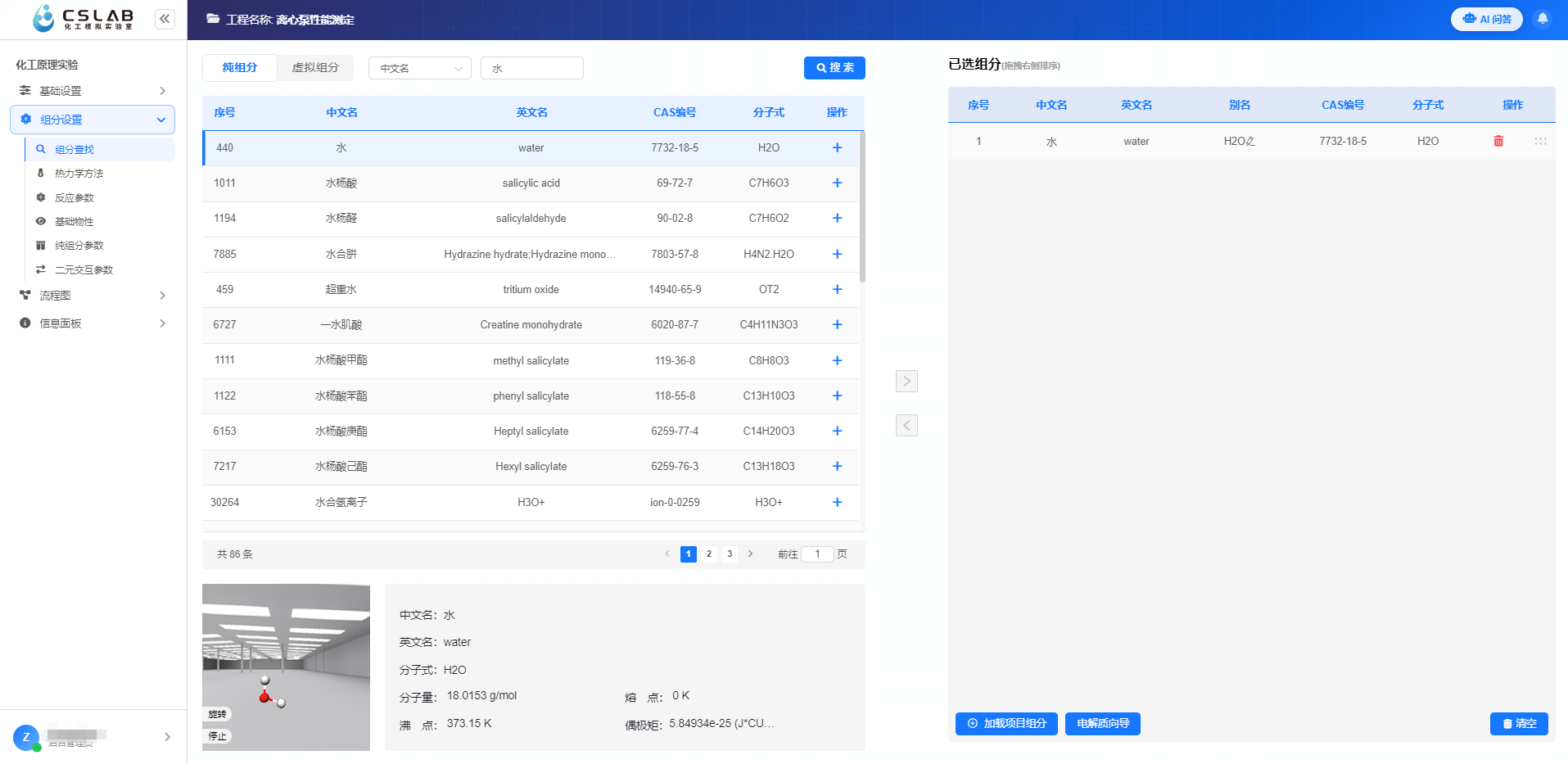

(2) 添加组分：根据实验任务书的要求添加所需组分，这里以添加水为例。
图 添加组分
实验设备选型
设备库贴合《化工原理实验》教材，内部包括水槽、三通、管道、离心泵、换热器、过滤器、干燥器与仪表等多种类型的设备，以满足不同实验的设备需求，每种实验设备类型会有不同的规定量程或设备参数。

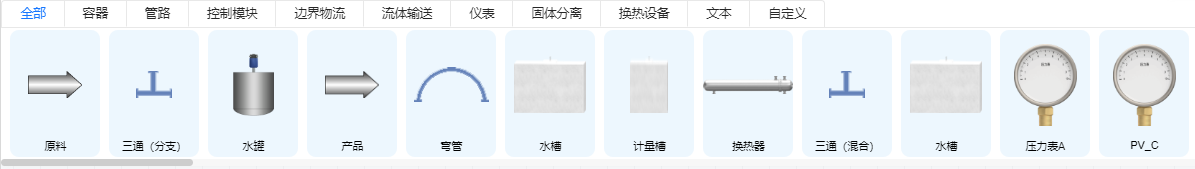

图 设备库
实验流程搭建

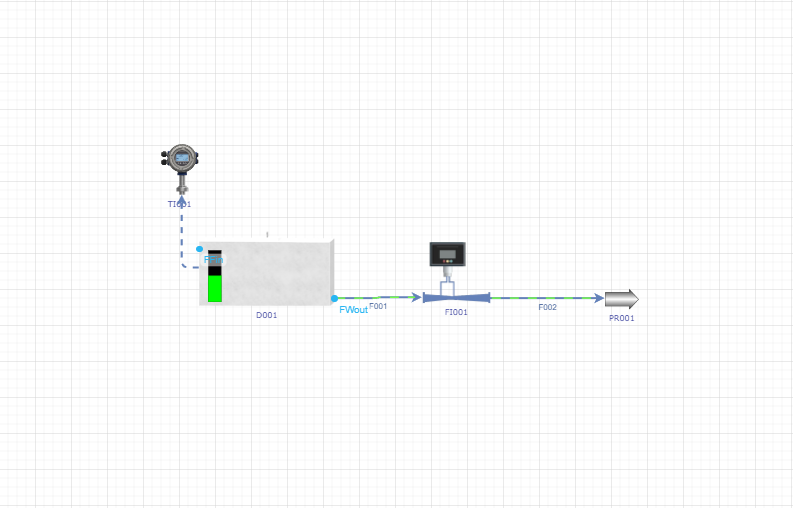

选中设备库中的图元拖拽至画布中，以出口连接入口的方式将画布中的设备相连。压力表、温度表等仪表以同样的方式拖拽到画布中，鼠标选中仪表的红点将它们连接至设备或管道，最终以虚线相连。
图 流程搭建示例
实验操作

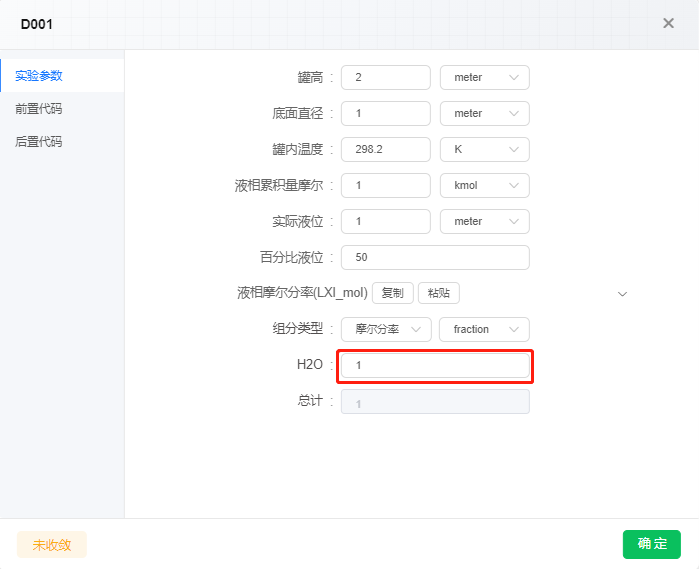

(1) 设置水箱参数：双击水箱，将组分摩尔分率设置为 1。
图 设置水箱参数
(2) 运行：CSLAB化工原理实验板块集成了CSLAB的动态模拟引擎，是能够实现设备动态操作的，例如泵的启停、阀门的开关等操作。在进行动态操作之前，需要开启动态模拟引擎，只有在开启动态模拟引擎的环境下，设备操作才有意义。
图 动态模拟引擎启动按钮
数据处理

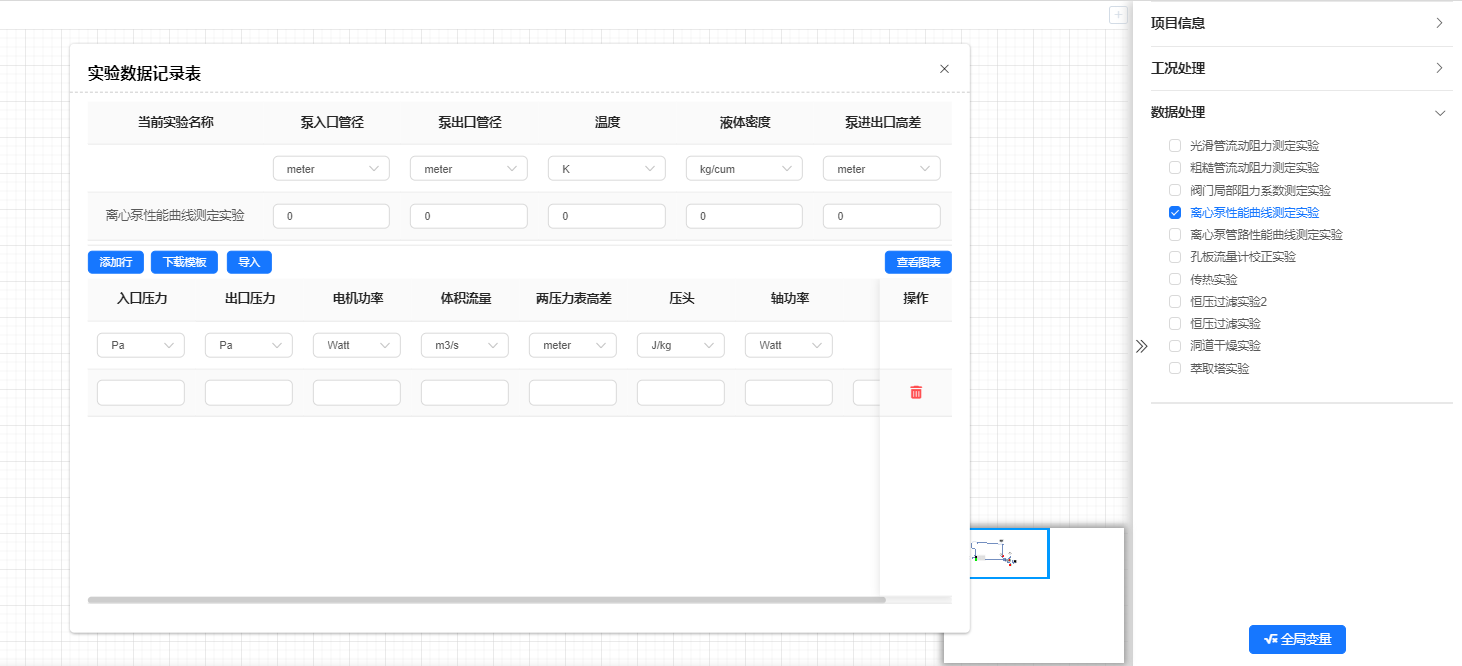

数据处理是化工原理实验的重要环节，是原始数据收集、整理、转换、分析的重要步骤。在CSLAB化工原理实验板块中，在右侧数据处理项目中勾选任一实验表格，即可显示数据处理表格。在表格中记录运行中的数据以及计算结果，也可以通过点击下载模版-导入的方式，即在 excel表格中处理数据然后导入数据。点击查看图表，可执行画图操作。
图 实验数据处理表
