HAZOP 分析
软件简介
危险与可操作性分析（简称HAZOP）方法是工艺危险分析（PHA）中的一种重要分析方法，与其它方法相比，该方法容易识别更多的潜在风险，是所有分析方法中完备性、系统性最好的方法，并且容易实施，所以“一经出现，广泛认可”。
HAZOP分析由于工作量大，发展至今基本上都采用计算机软件来辅助记录分析结果，但到目前为止已实现商品化的软件工具基本上是电子表格式工具或图形化工具等单一形式。表格式记录是最传统、最经典、使用最广泛的HAZOP记录方式，记录详尽，便于跟踪与管理，但是缺乏整体性与关联性，可读性差，不直观，不利于激发团队思考，回顾和审查效率低。而图形化方法直观性强，一目了然，能够体现关联性和系统性，可以提升团队参与度和沟通效率，便于知识的传递和培训，但相应的存在细节记录不完整，难以管理和跟踪，缺乏标准化等缺点。因此，在分析过程中若采用表格与图形相结合的方式，一方面可以使分析过程更趋规范性，另一方面可以提升分析质量、促进团队理解和沟通，可以大大提高 HAZOP 分析的工作效率，挖掘HAZOP分析工作的分析深度。
HAZOP分析软件（网页版）创新性地融合了结构化分析表与可视化因果关系图。它既能通过标准表格确保分析的严谨、合规与可追溯性，又能通过图形化界面直观展示风险逻辑，实现深度HAZOP分析，分析报告可以帮助客户进一步发挥HAZOP分析结果的应用价值。
软件操作说明
软件启动
打开网址 https://cslab.oberyun.com/ ，输入用户名和密码，点击“登录”按钮即可进入软件，进行操作。

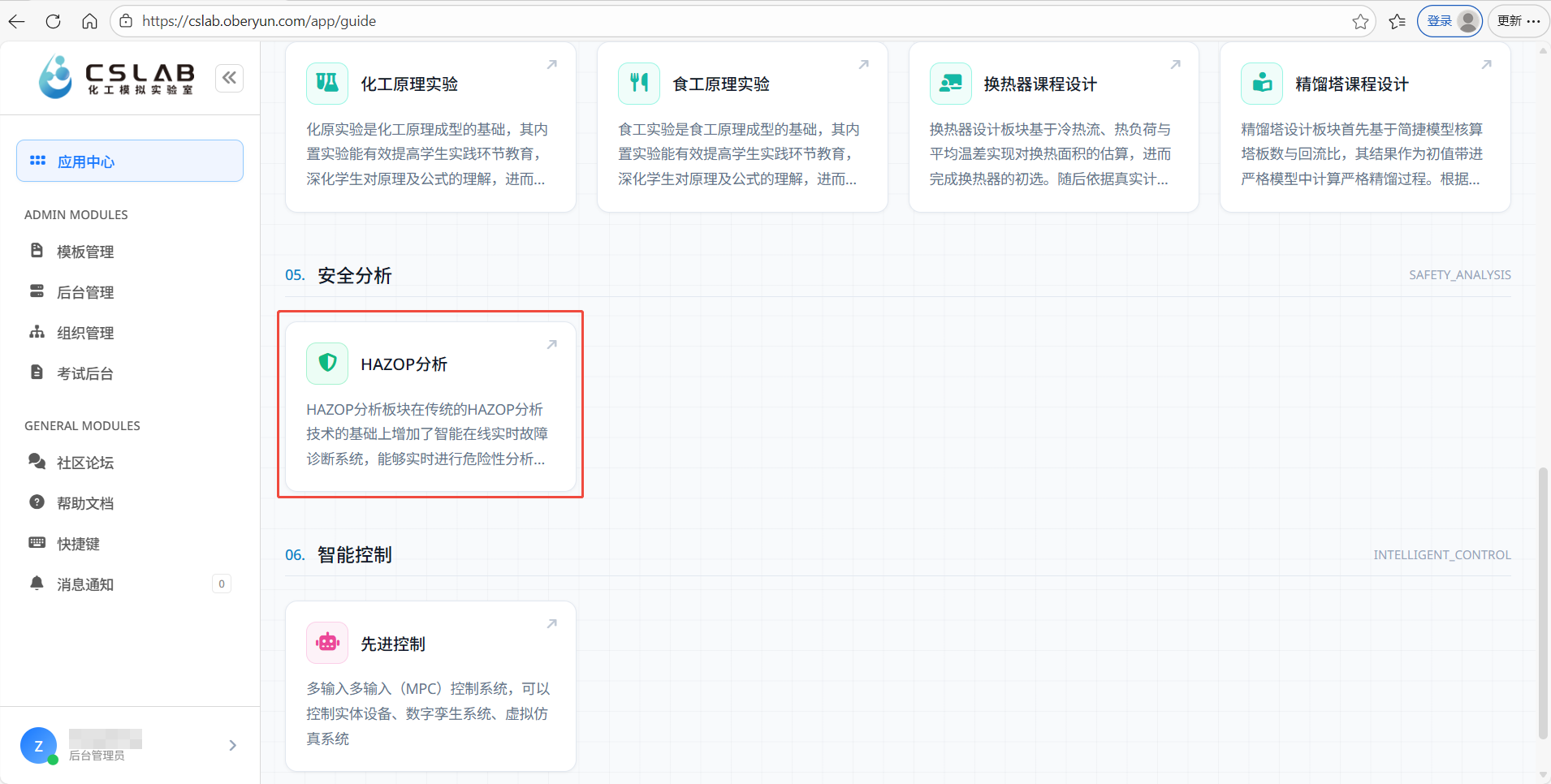

图 HAZOP分析入口

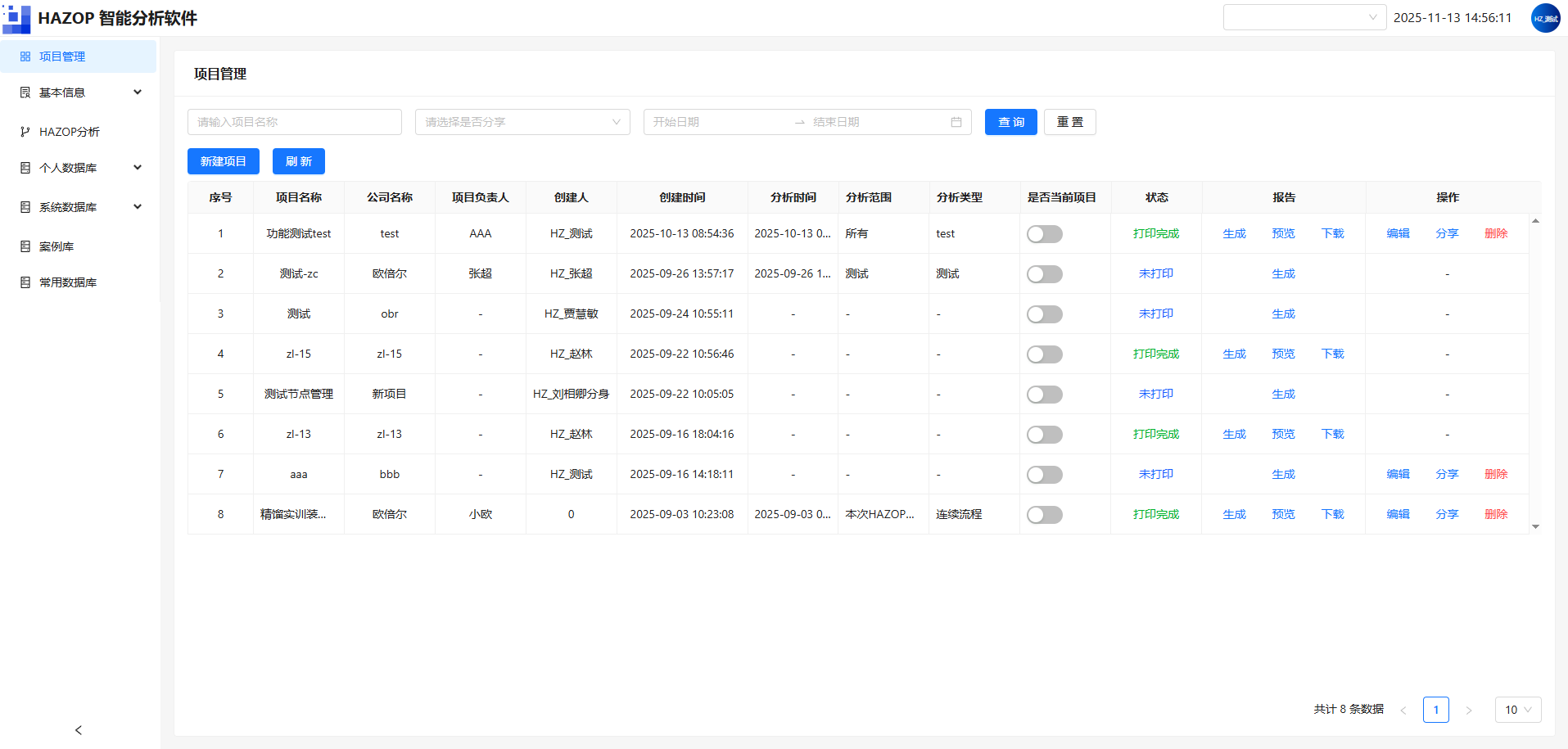

图 软件主界面
软件操作
项目管理
1、新建项目
在项目管理界面，点击新建，弹出新建项目界面，输入项目名称、公司名称、项目负责人、项目概述、分析范围等内容，点击确认，即可创建项目。

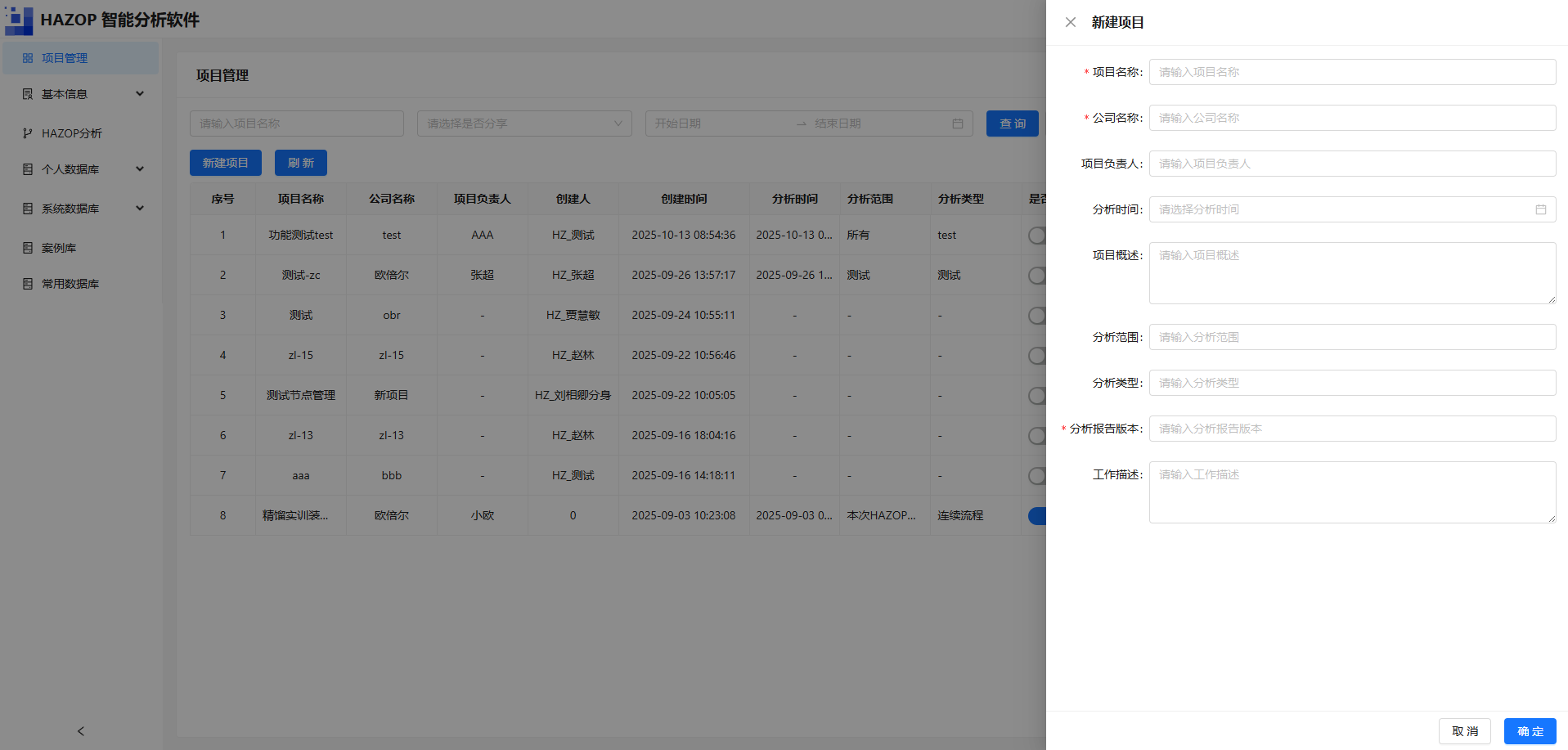

图 新建项目界面
2、生成报告
点击生成，弹出报告生成设置界面，可进行报告相关内容设置，生成报告后，可进行预览、下载。

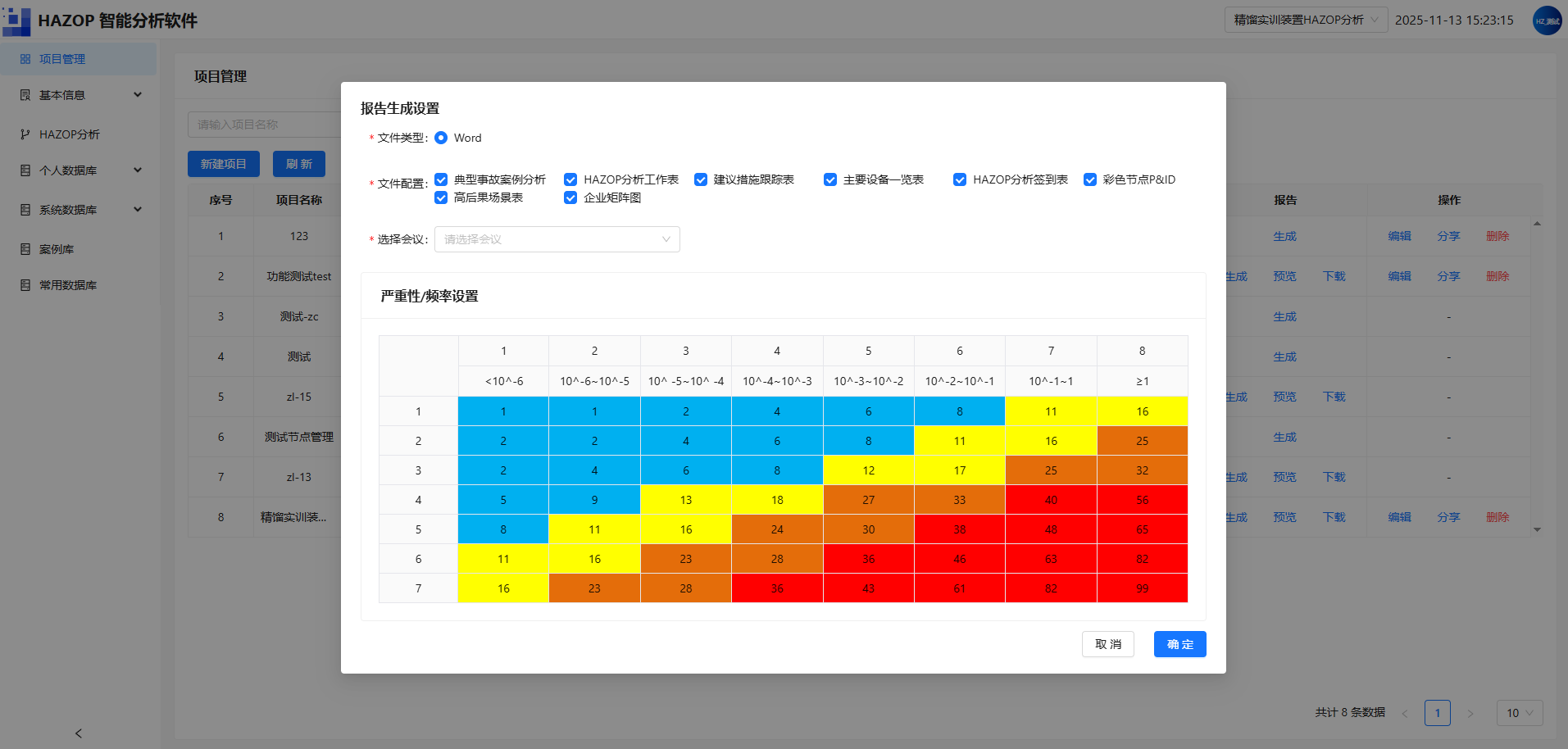

图 报告生成设置界面
3、项目分享
点击分享，弹出项目分享界面，可选择分享后是否可编辑，分享机构，点击确认，即可将项目分享。

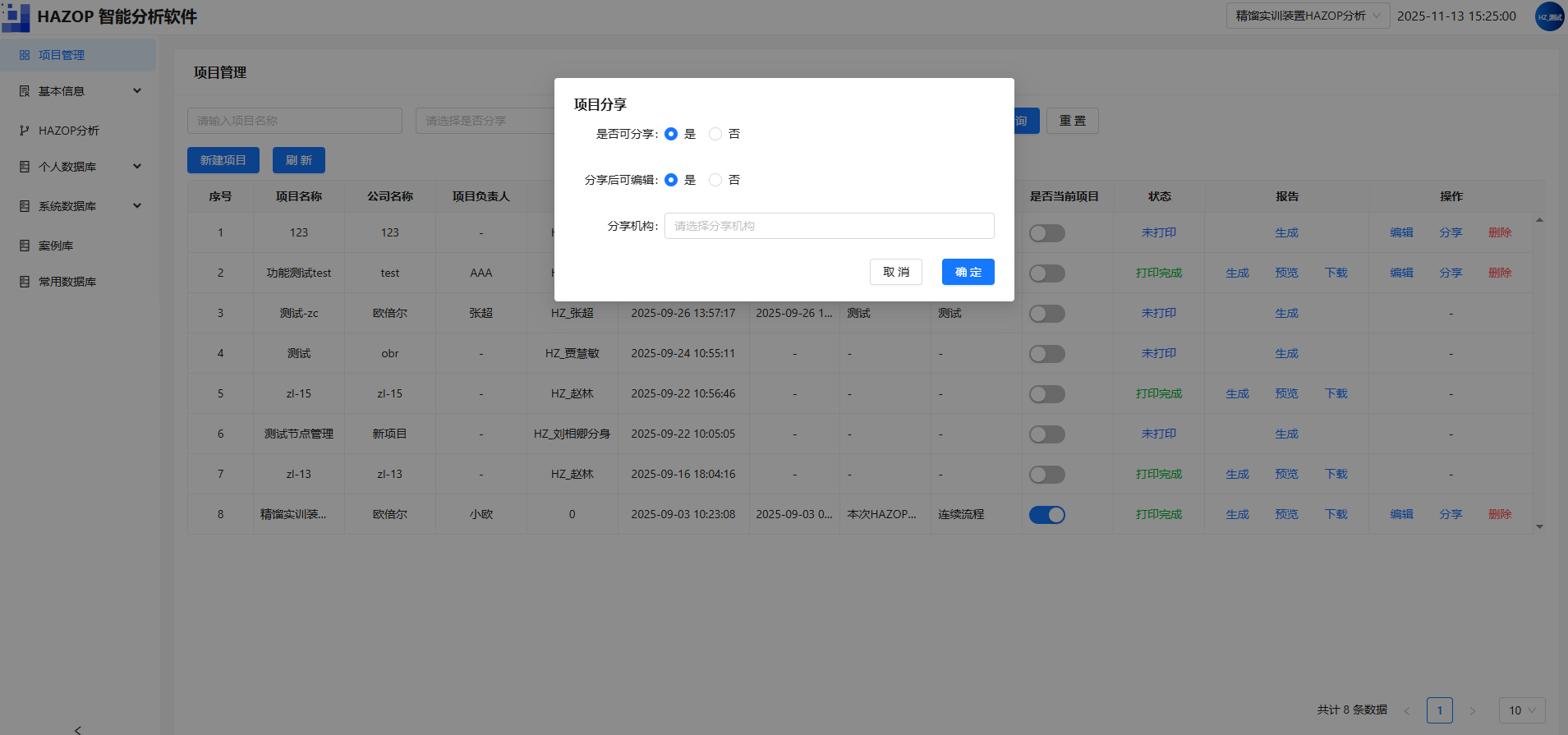

图 分享界面
基本信息
1、人员

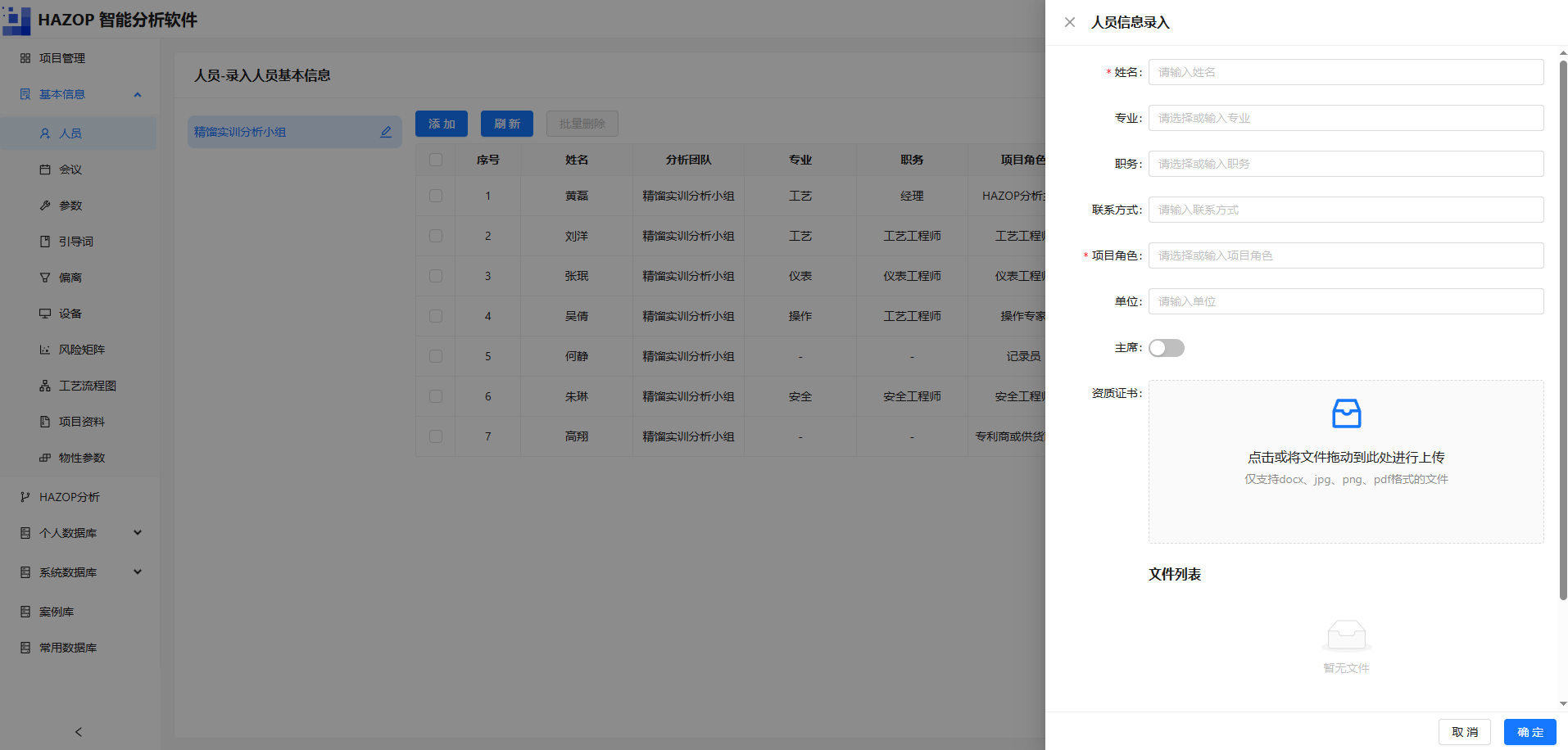

点击添加，弹出人员信息录入界面，填写姓名、专业、职务、联系方式、项目角色等内容，点击确定，即可完成人员信息录入，并支持证书上传。
图 人员信息录入界面
2、会议
点击新建，弹出会议信息录入界面，填写会议名称、会议地点、选择主席、记录员、参会人员等，点击确定，即可完成会议信息录入。

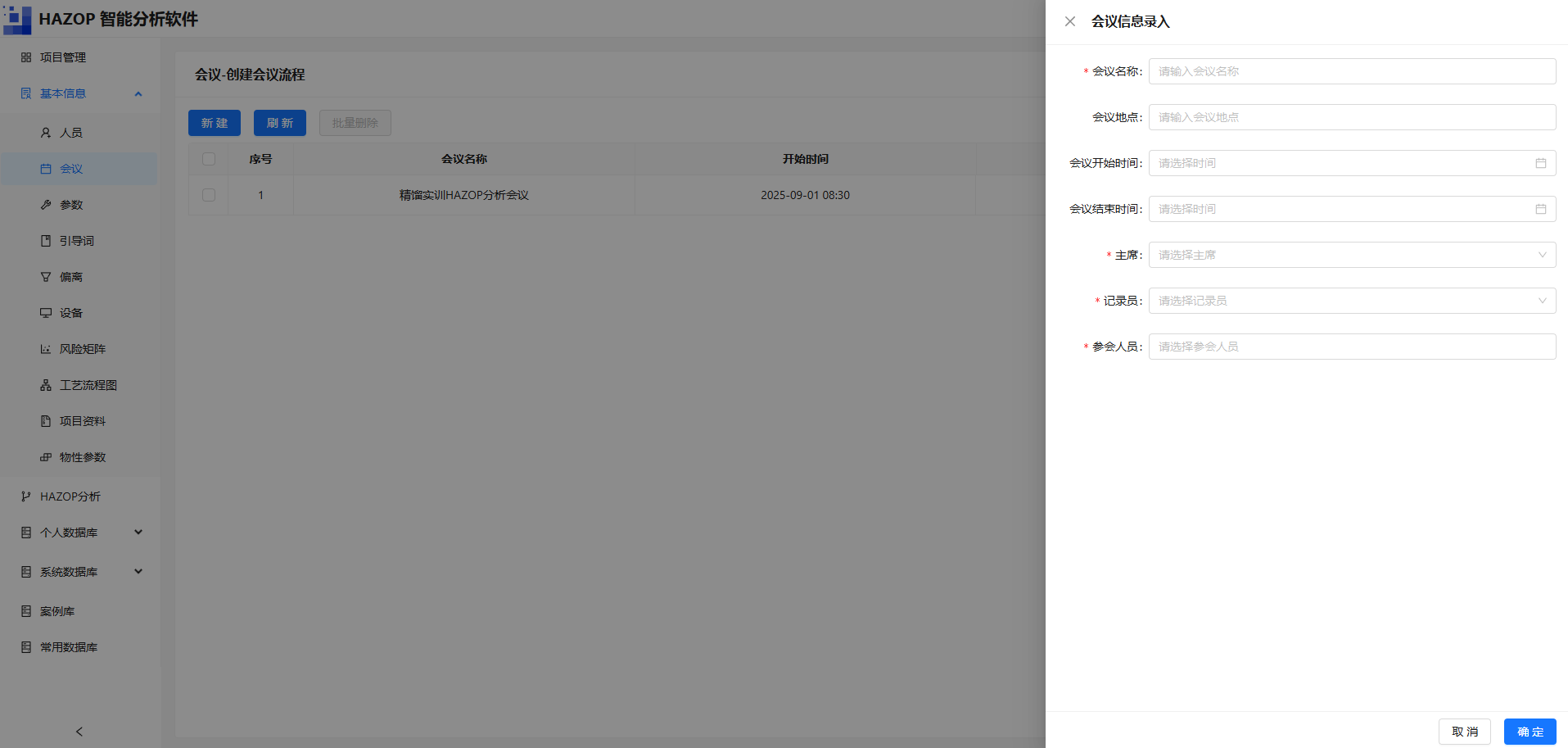

图 会议信息录入界面
点击查看，弹出会议签到界面，可进行电子签名或上传签名，也支持线下签到。

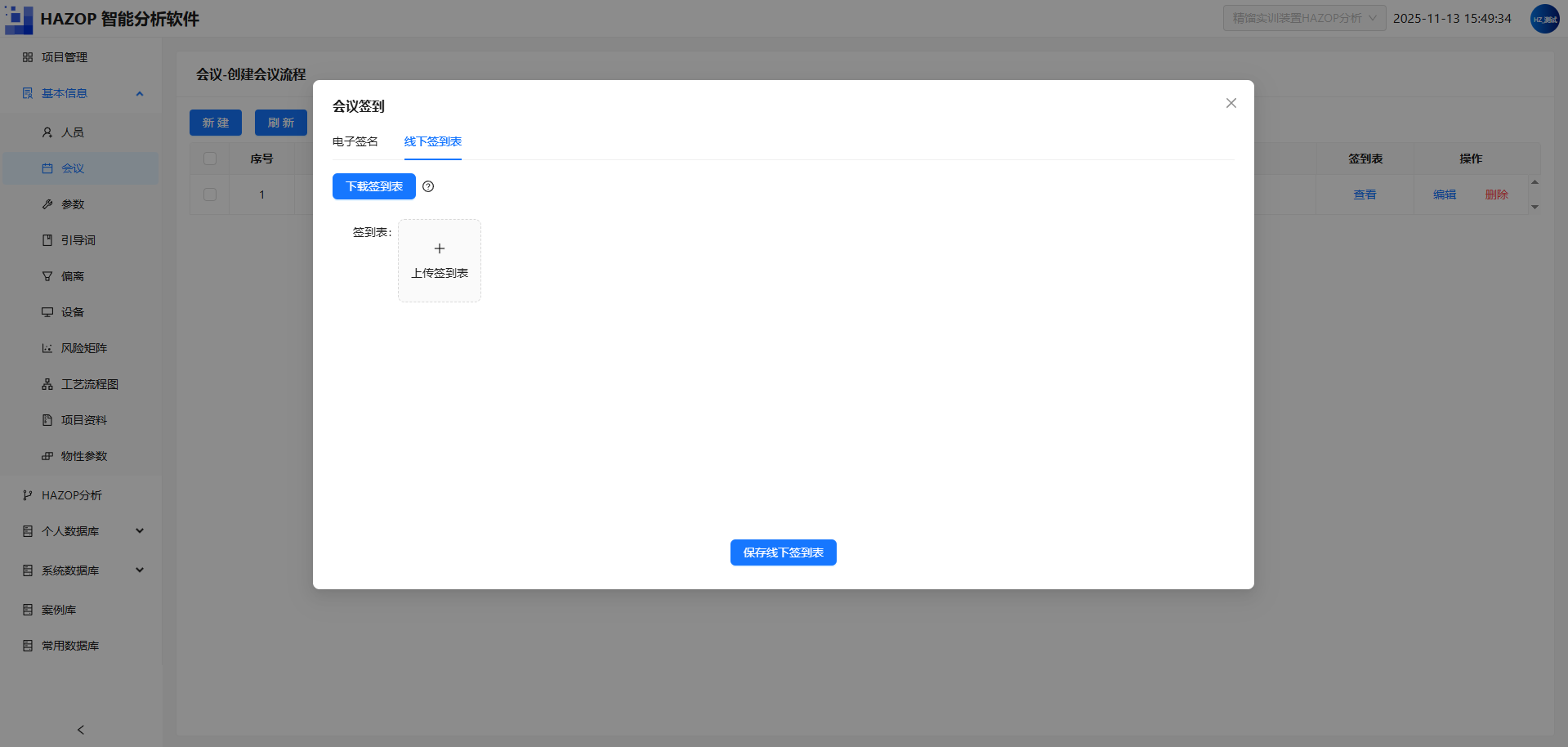

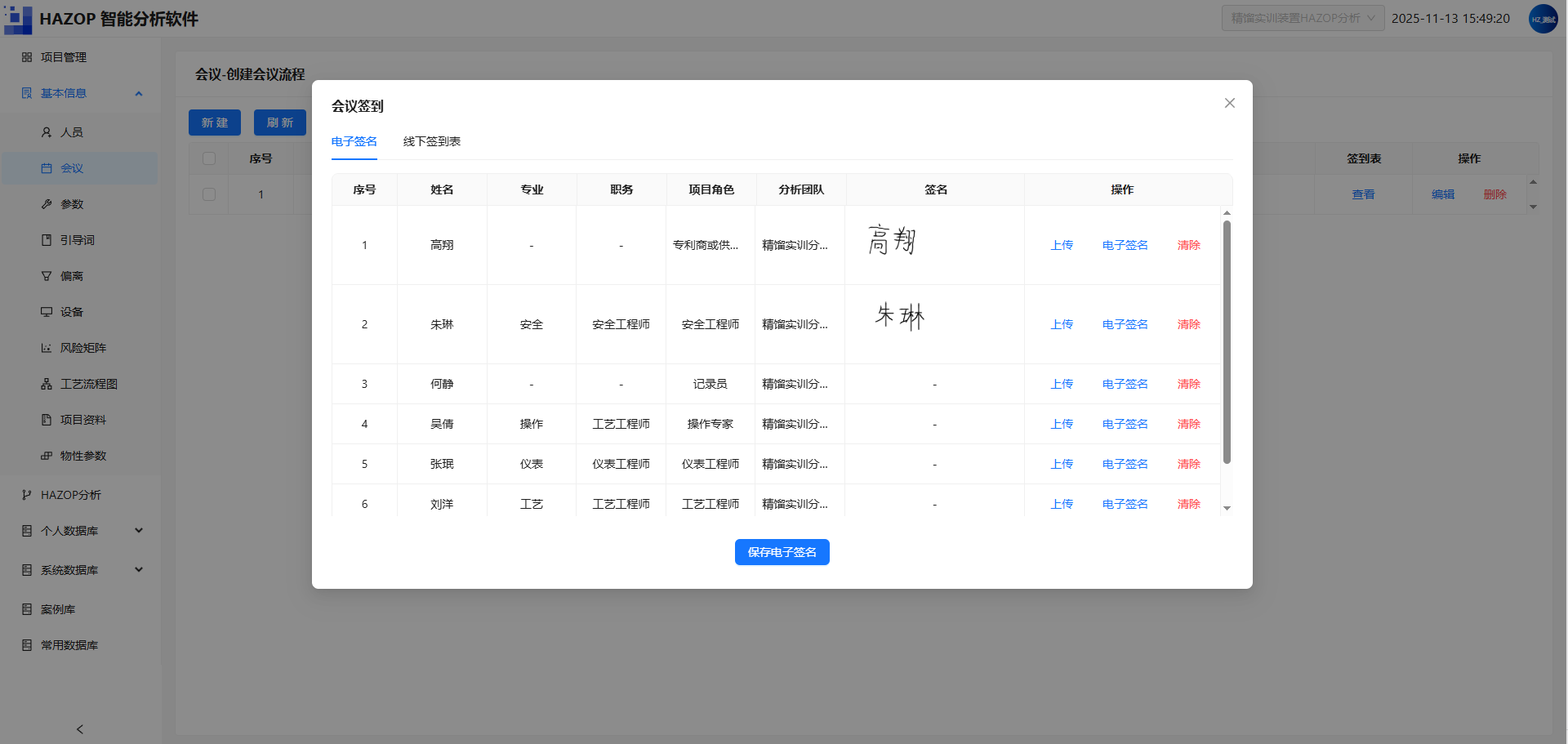

图 会议签到界面
3、参数
点击新建参数，弹出新建参数界面，填写参数、备注等内容，点击确定，即可添加新的参数，同时支持编辑与删除操作。

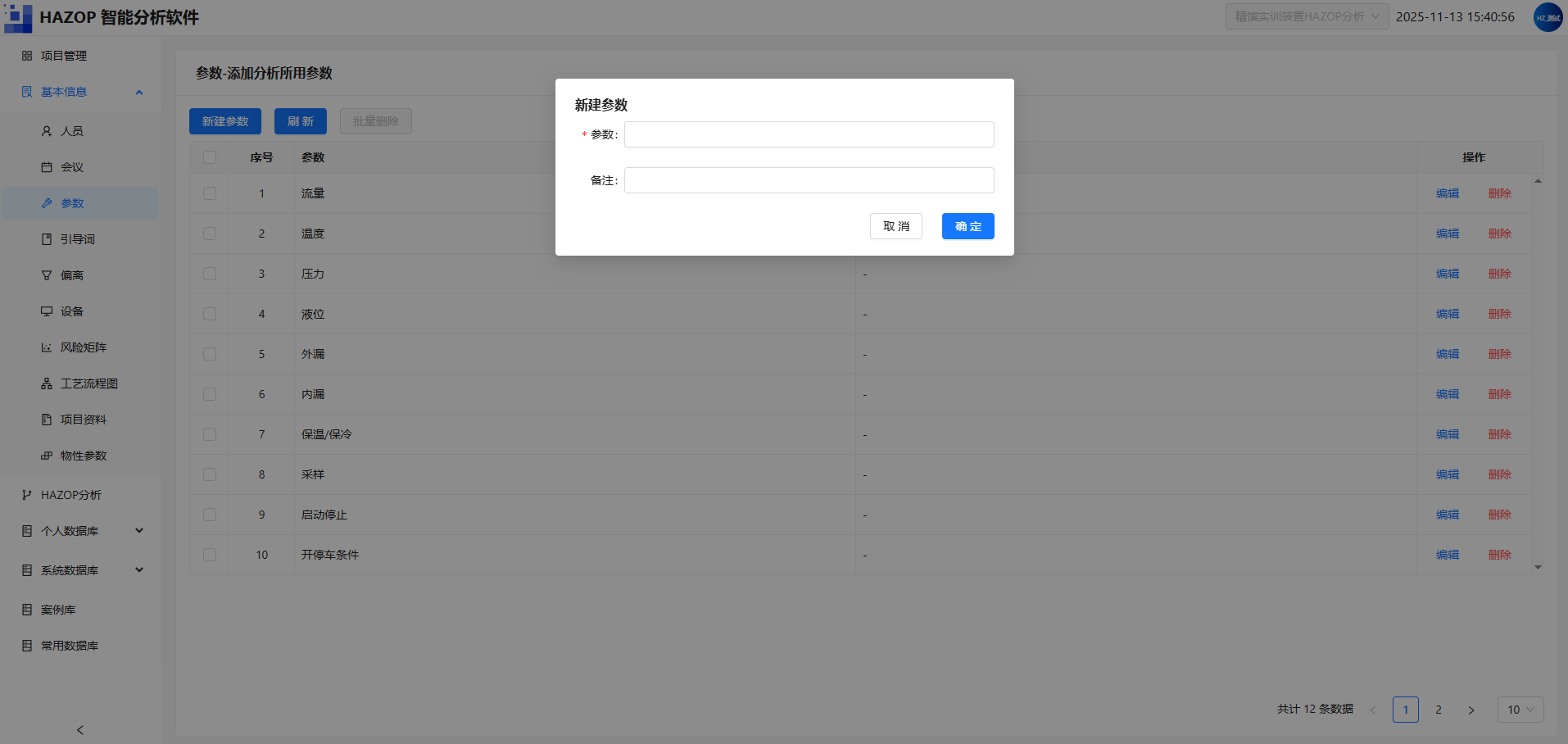

图 新建参数界面
4、引导词
点击点击新建引导词，弹出新建引导词界面，填写引导词、含义、备注等内容点击确定，即可添加新的引导词，同时支持编辑与删除操作。

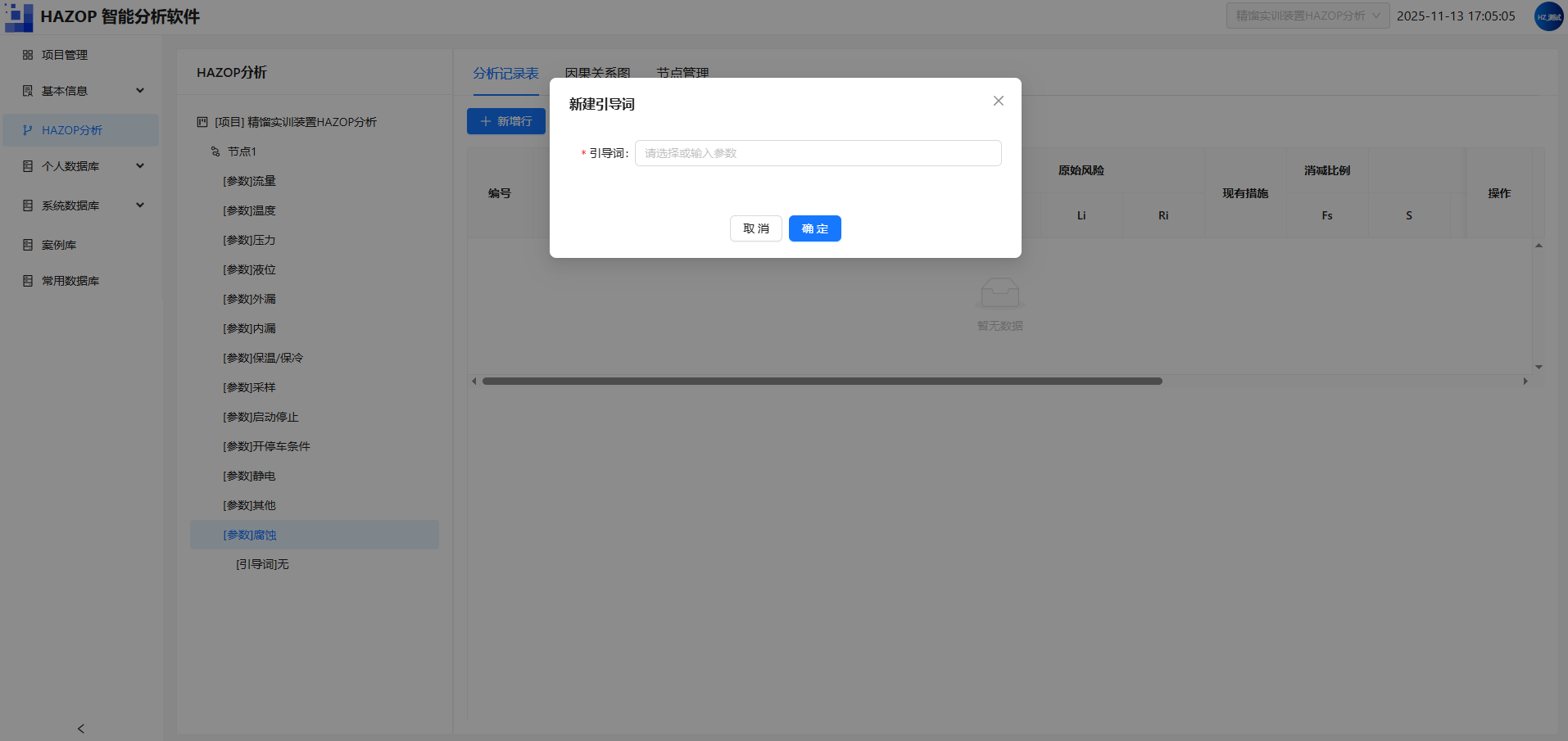

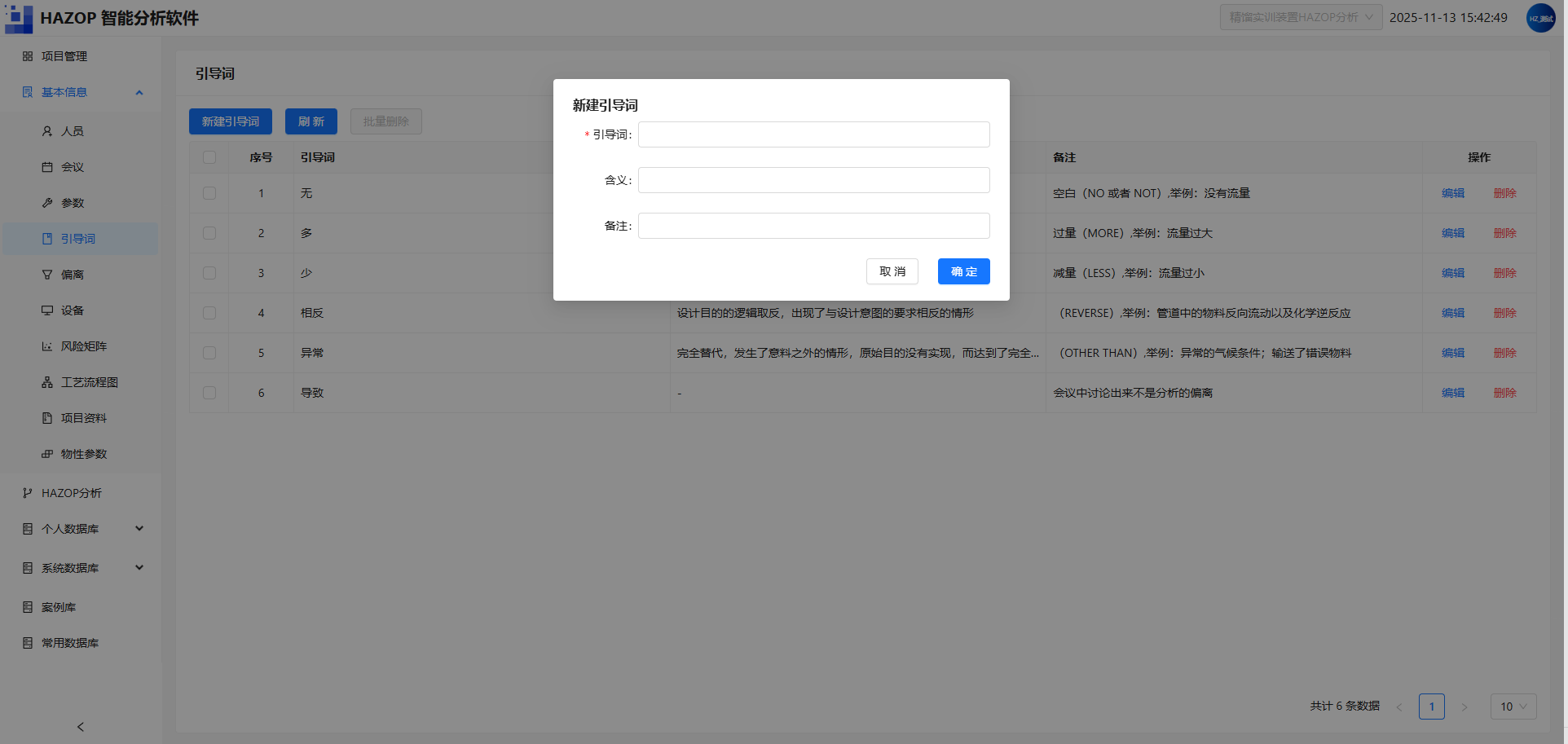

图 新建引导词界面
5、偏离
点击编辑数据，选择偏离，点击保存数据，即可完成偏离确认。

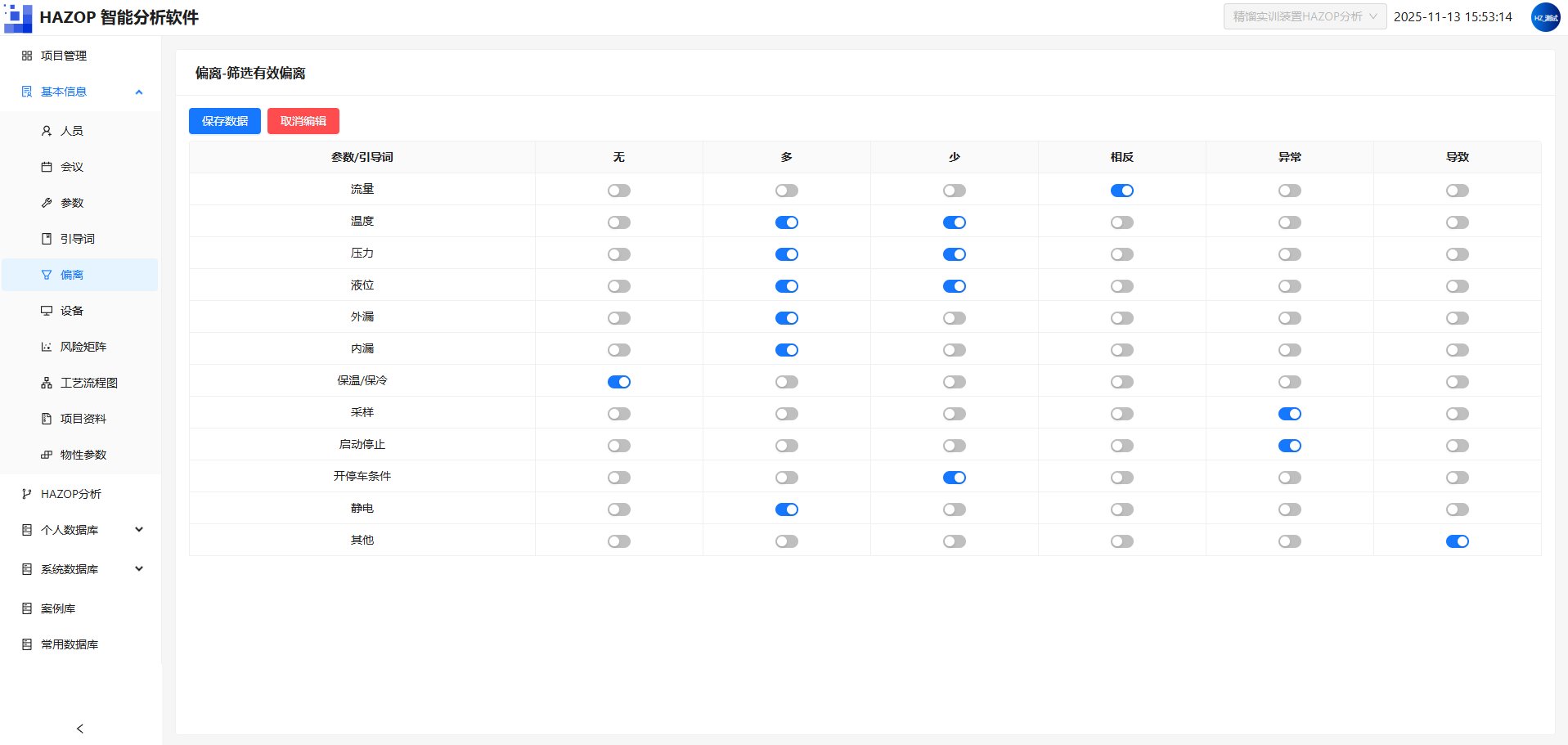

图 偏离确认界面
6、设备
点击新建设备，弹出新建设备弹窗，填写设备名称、设备位号、规格型号等内容，点击确定，即可完成设备添加，也可通过下载模板，录入信息后再通过导入设备按钮上传设备信息。

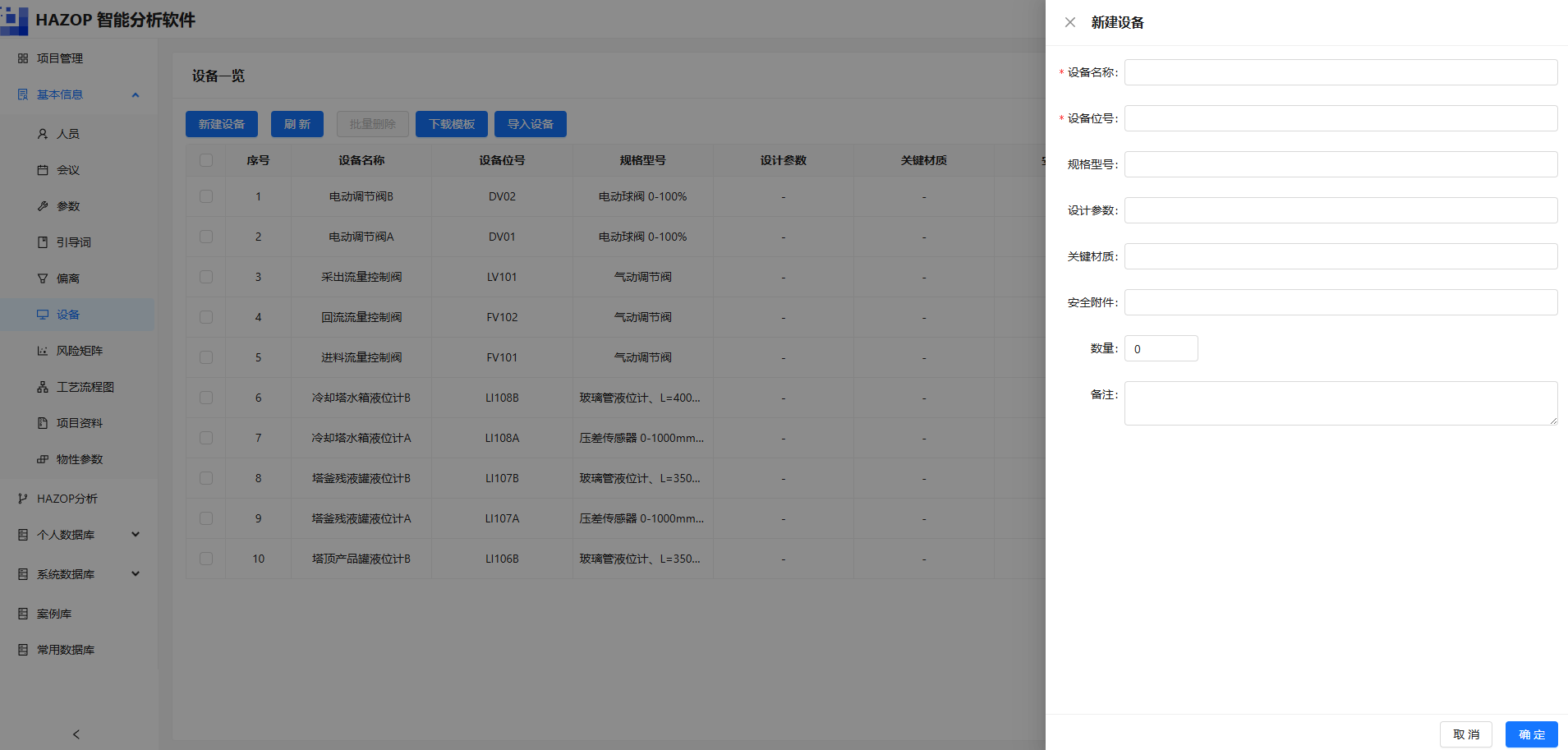

图 新建设备界面
7、风险矩阵
点击新建矩阵，弹出新建矩阵弹窗，填写矩阵名称、矩阵描述等内容，点击确定，即可新建矩阵，支持上传矩阵图片，编辑、删除矩阵。

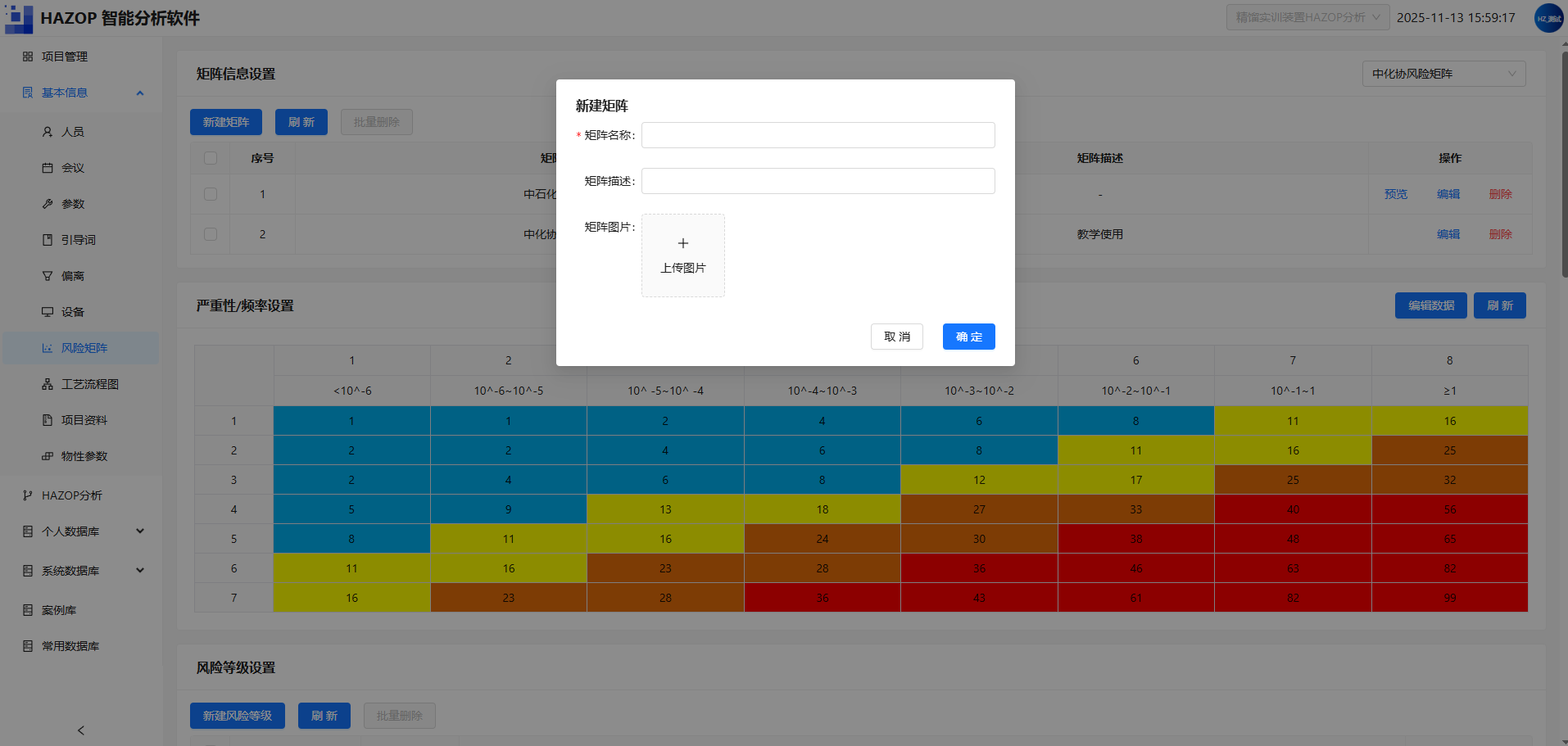

图 新建矩阵界面
8、工艺流程图
点击上传文件，弹出新建工艺流程图弹窗，填写图纸编号、图纸名称、版本等内容上传工艺流程图，点击确定，即可完成工艺流程图的上传，转换成功后，可进行图纸的编辑、预览。

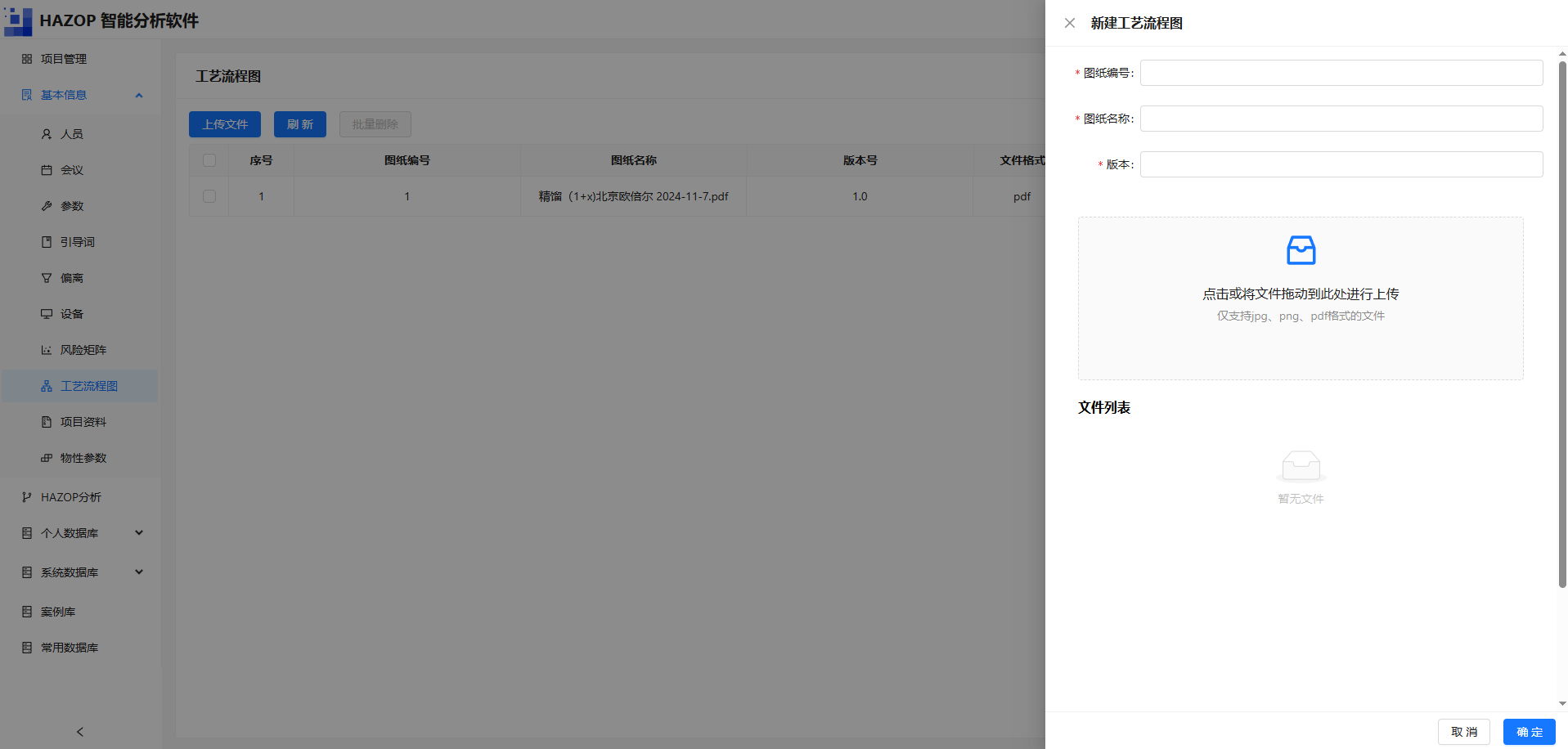

图 新建工艺流程图界面

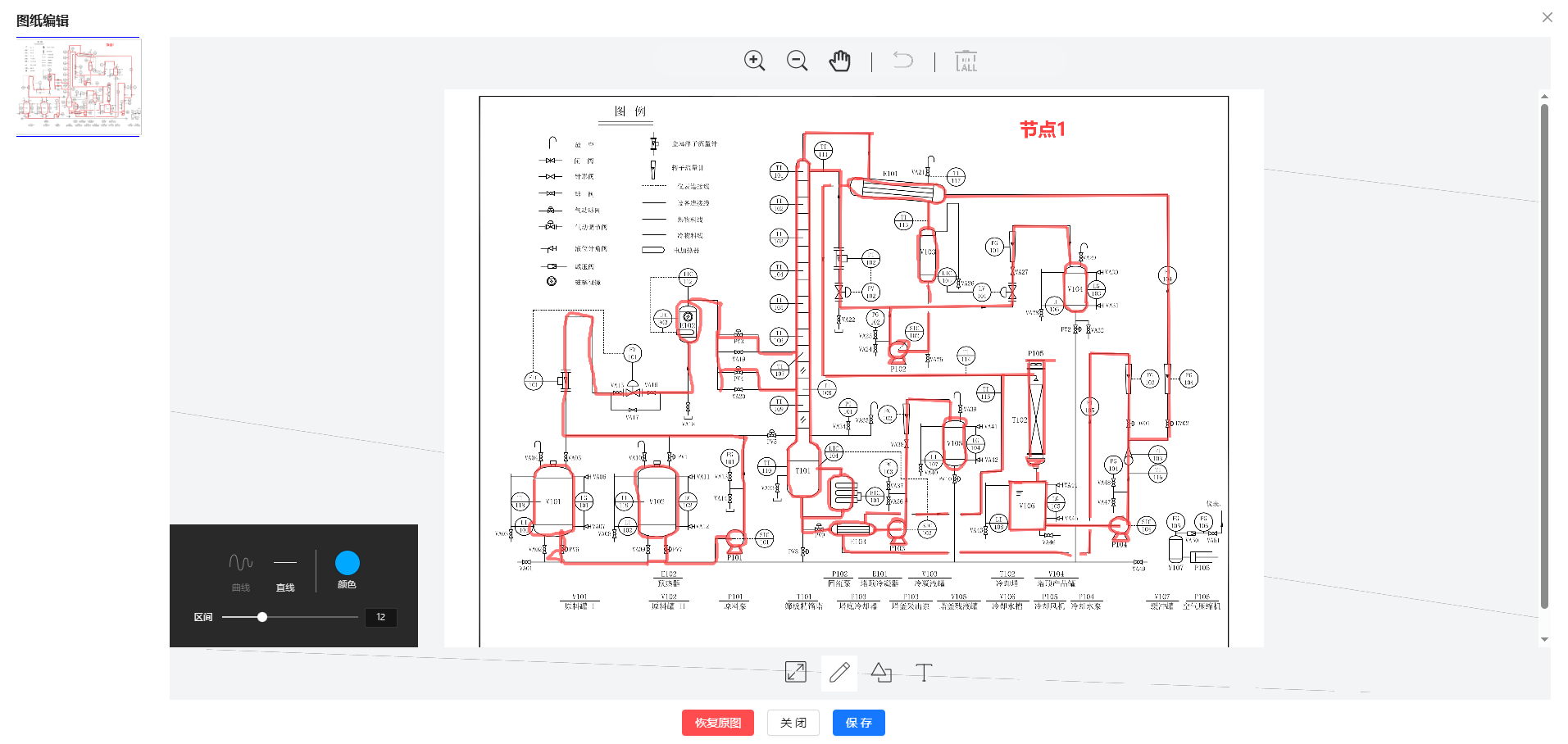

图 图纸编辑界面
9、项目资料

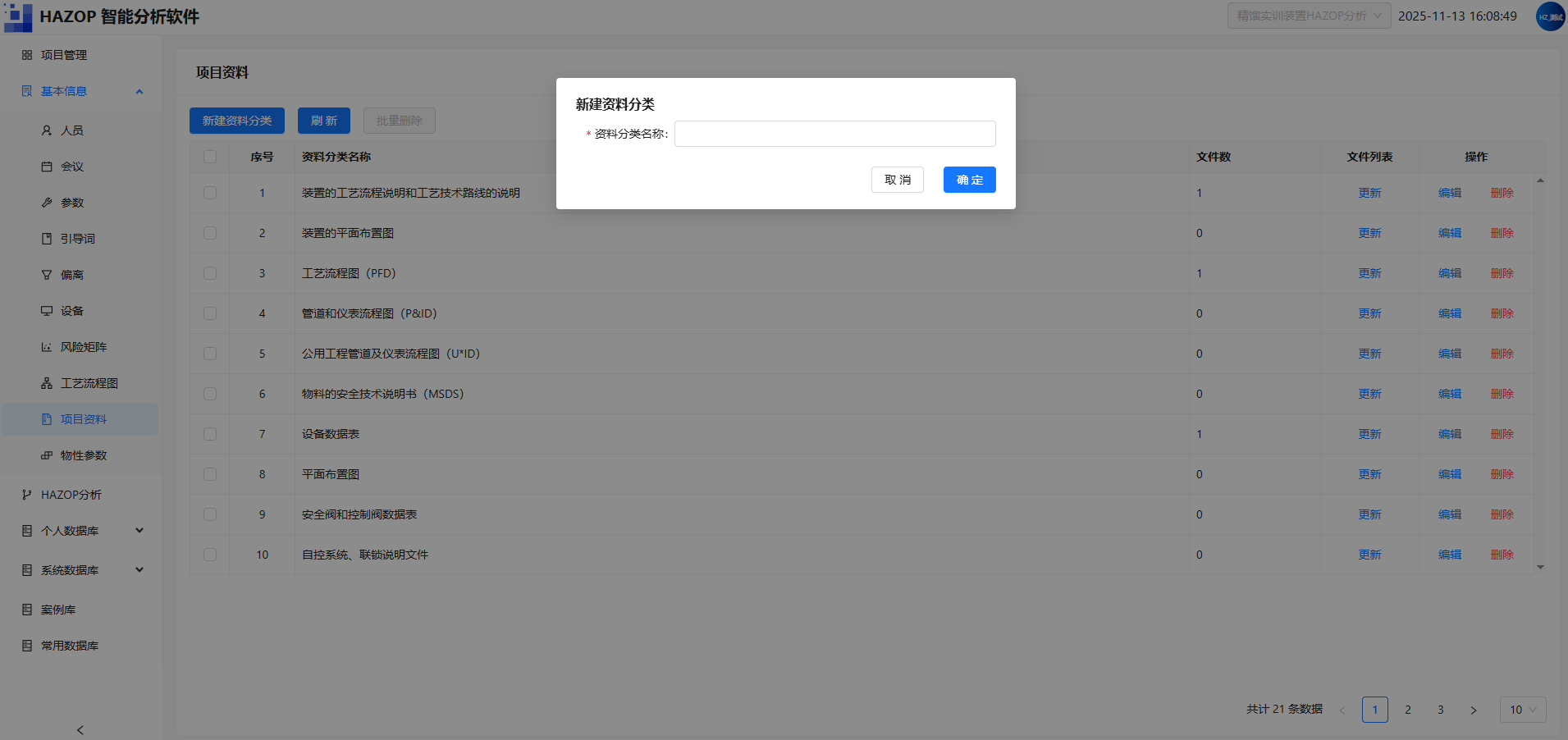

点击新建资料分类，弹出新建资料分类弹窗，填写资料分类名称，点击确定，即可新建资料分类。
图 新建资料分类界面

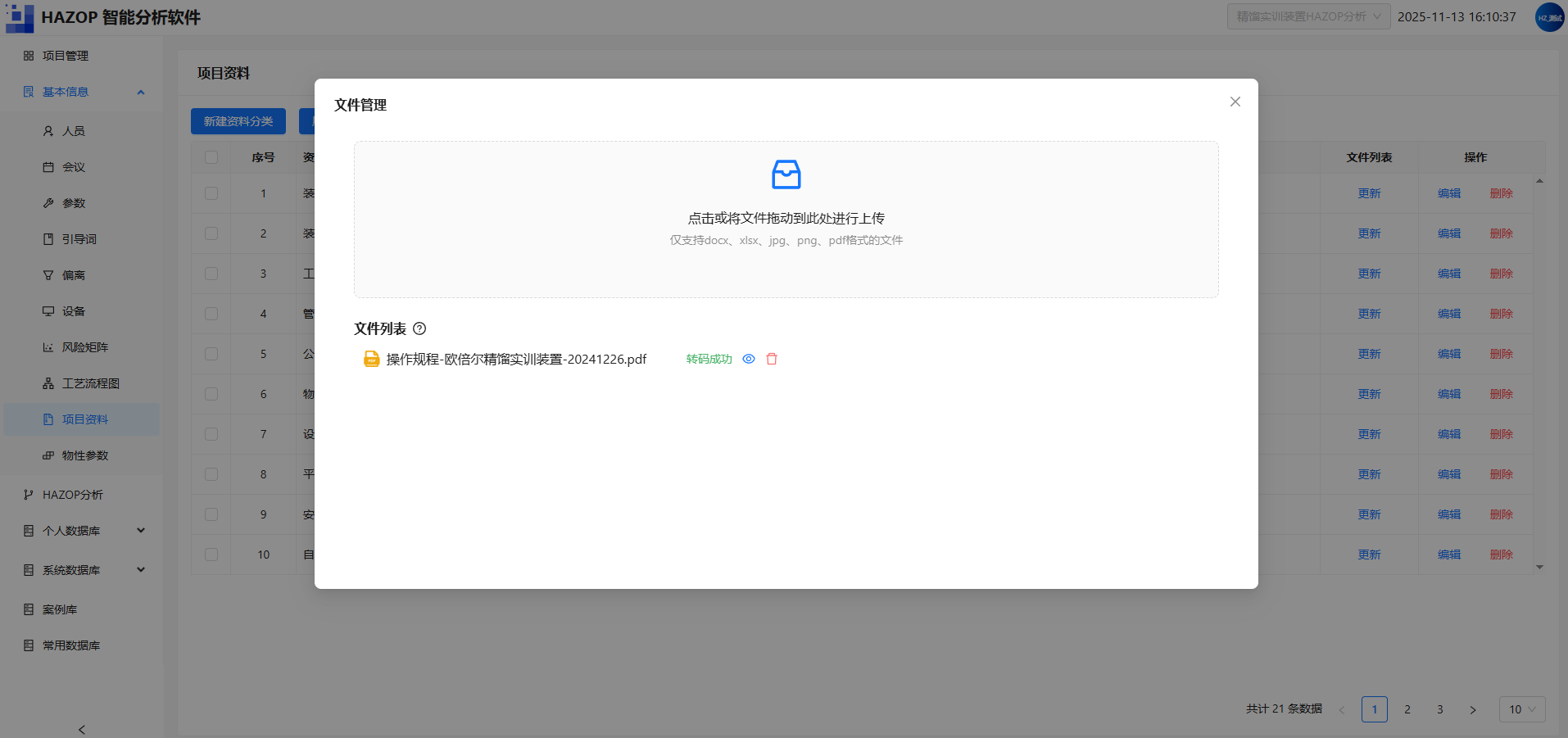

点击更新，弹出文件管理弹窗，可进行相关文件的上传。
图 文件管理界面
10、物性参数
点击输入化学品名称，点击搜索，选定化学品，即可生成化学品列表，点击查看，即可查看该化学品的基础物性、MSDS和142号文里的内容。

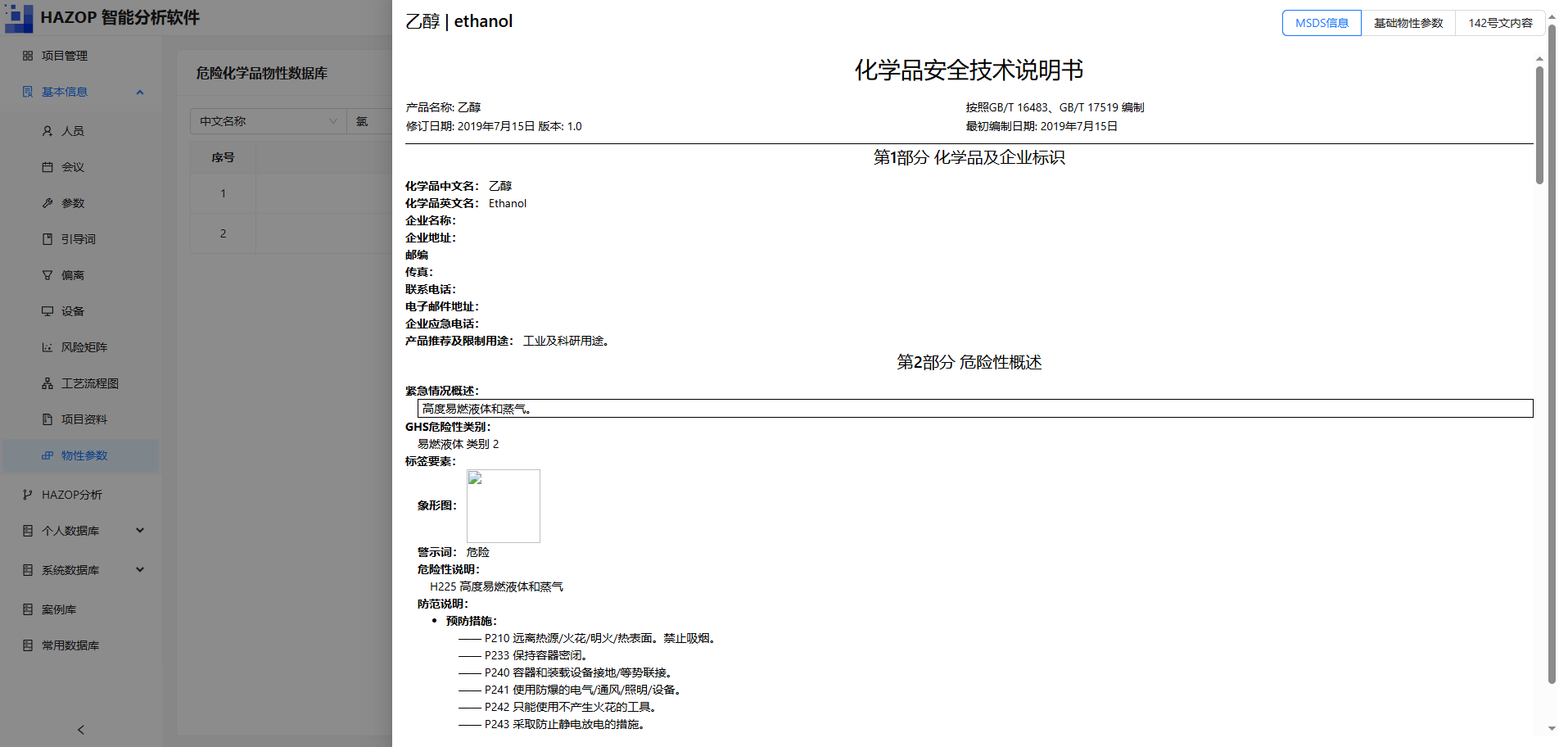

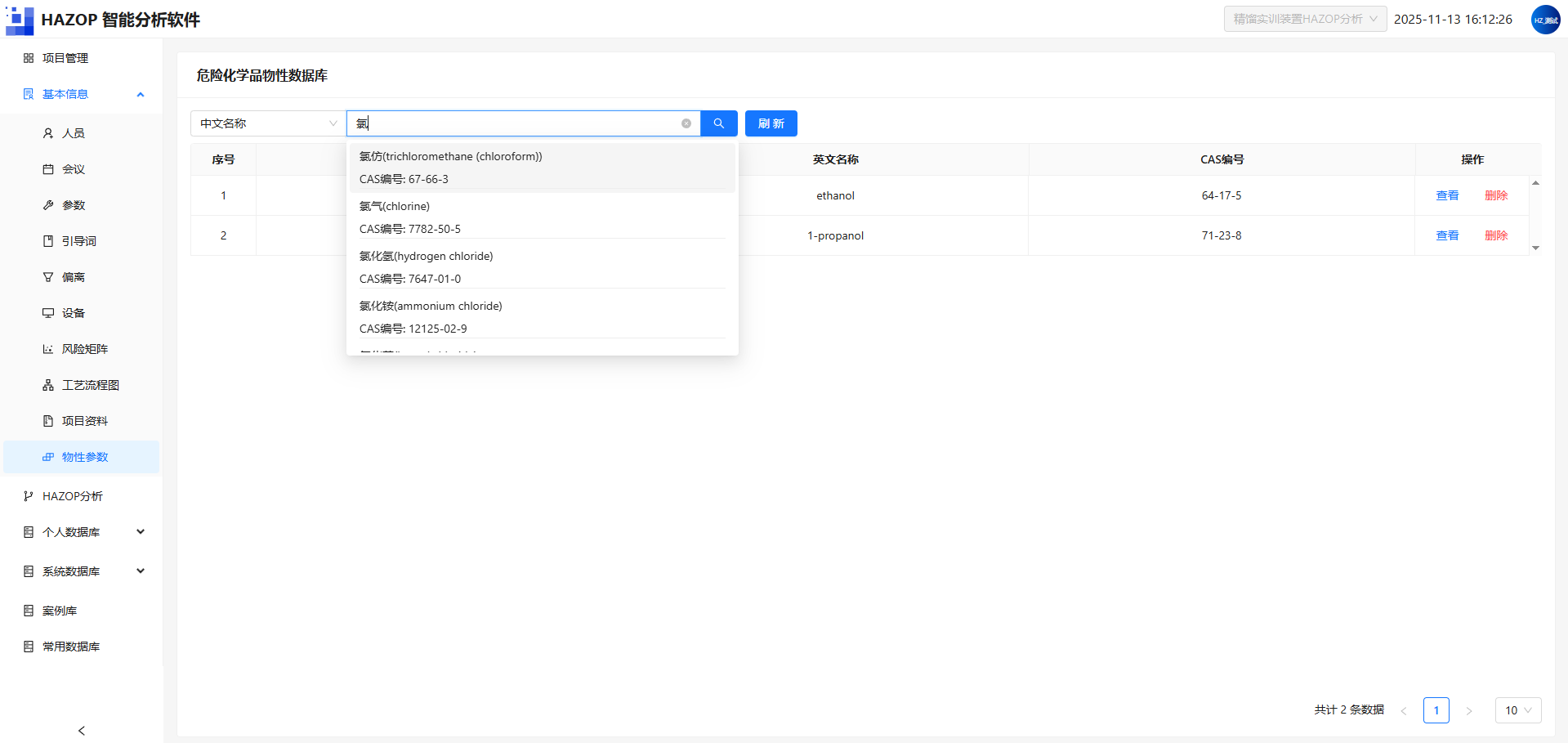

图 物性查看界面
HAZOP 分析
1、新建节点
点击“⊕”，弹出新建节点界面，填写节点编号、节点名称、节点描述等内容点击确定，即可新建节点，支持编辑、删除。

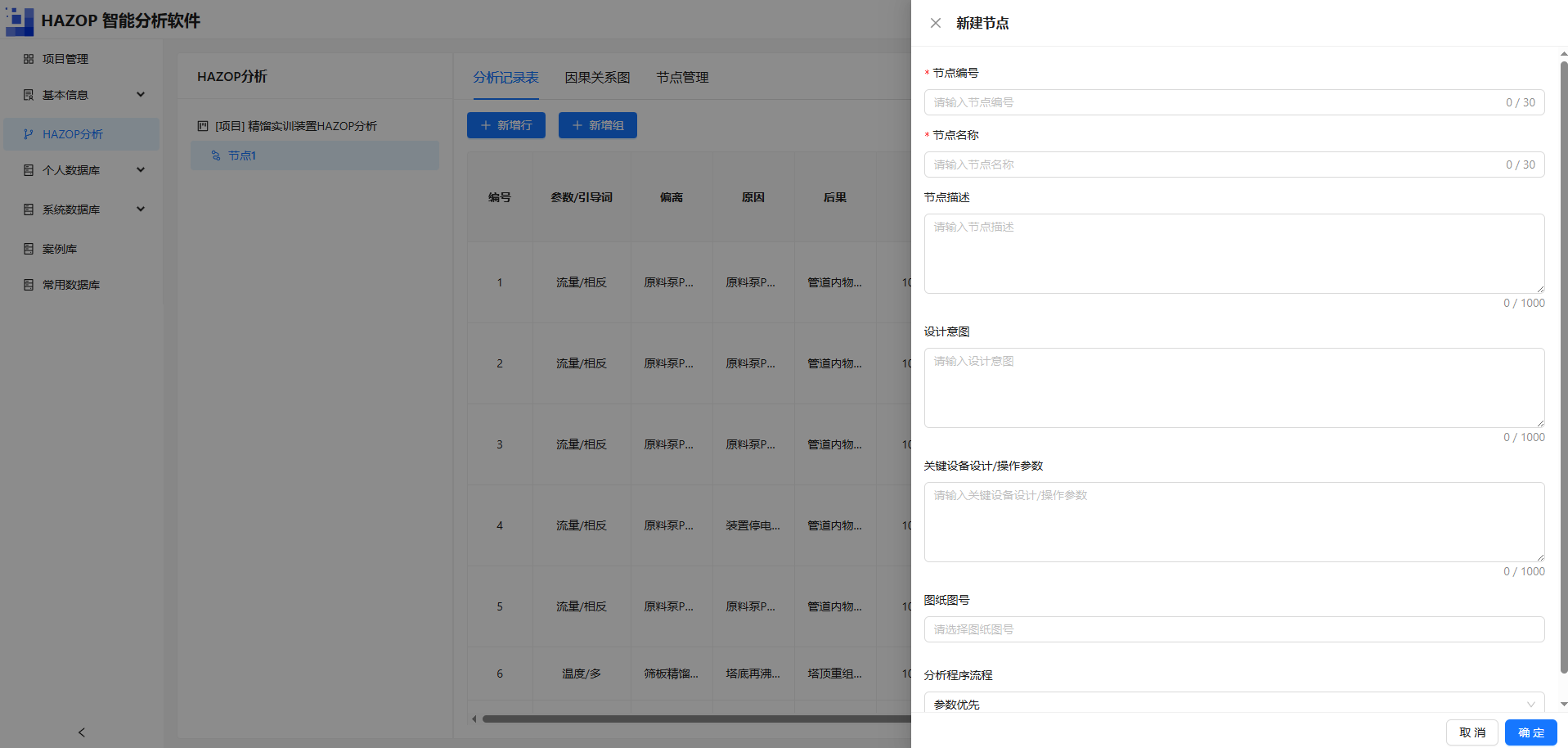

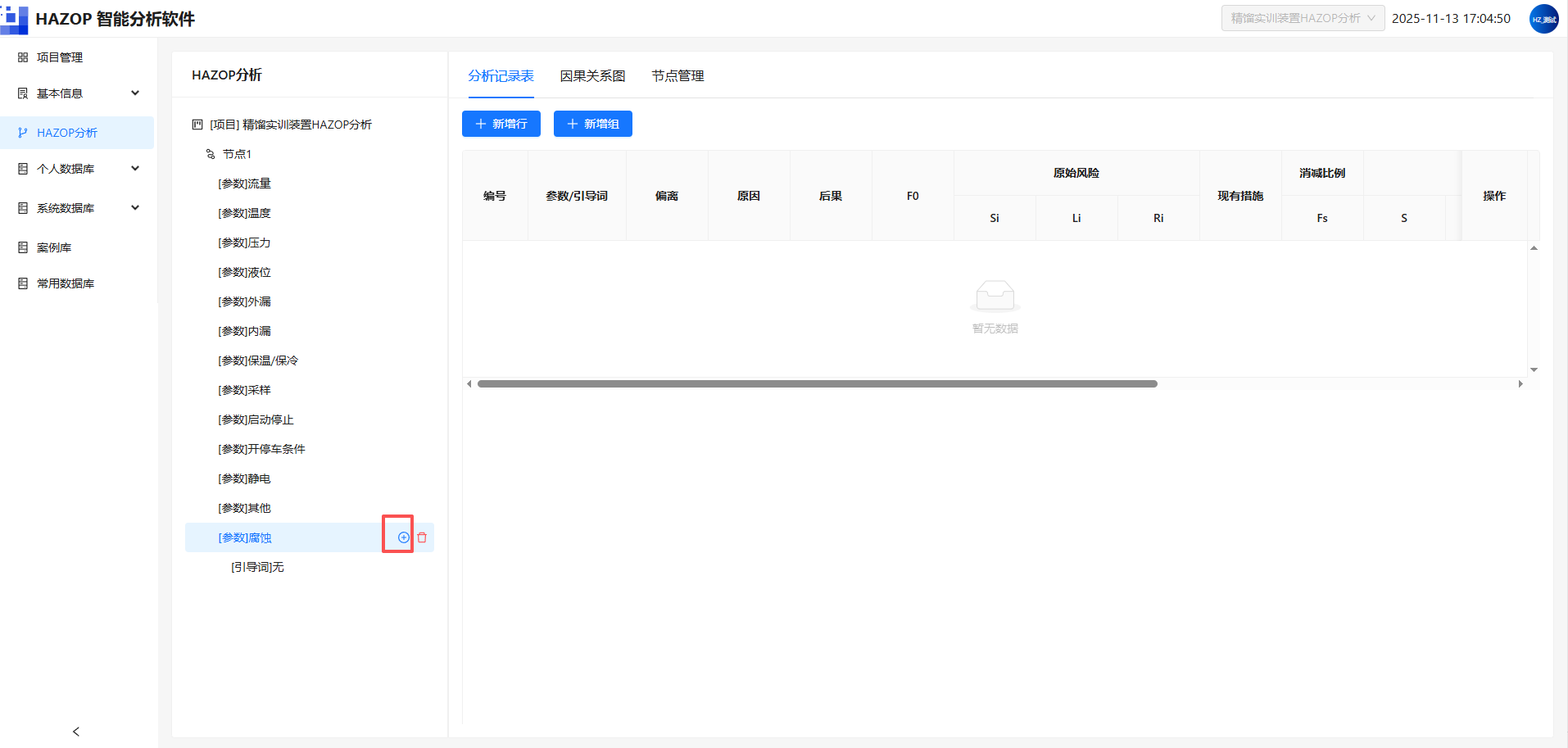

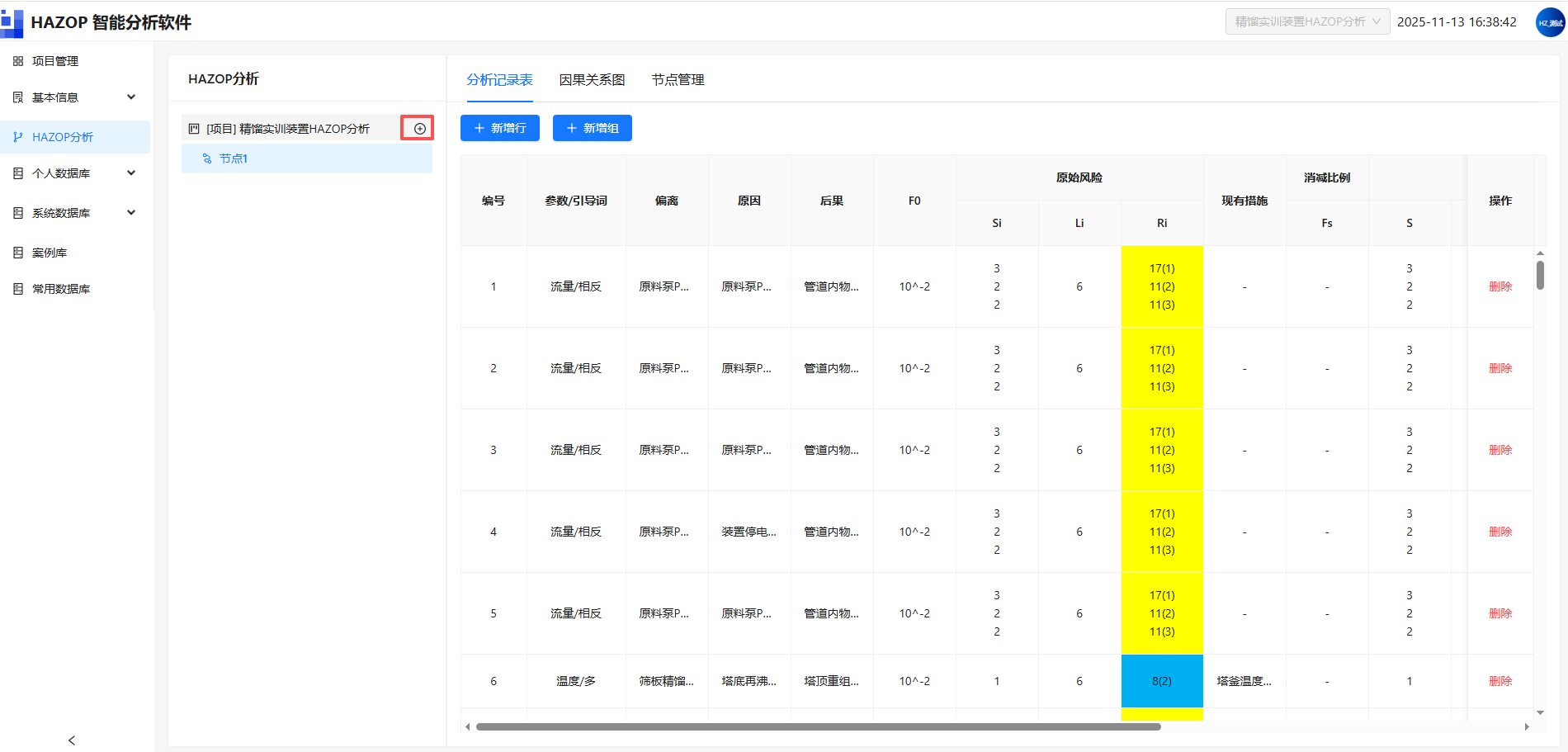

图 新建节点界面
2、新建偏离
选中节点，点击“⊕”，弹出新建偏离界面，填写参数和引导词，点击确定，即可新建偏离，此处新建偏离不影响，基本信息中的“偏离”，支持删除。
图 新建偏离界面
3、新建引导词
点击选中参数，点击“⊕”，弹出新建引导词界面，填写引导词，点击确定，即可新建引导词，支持删除。

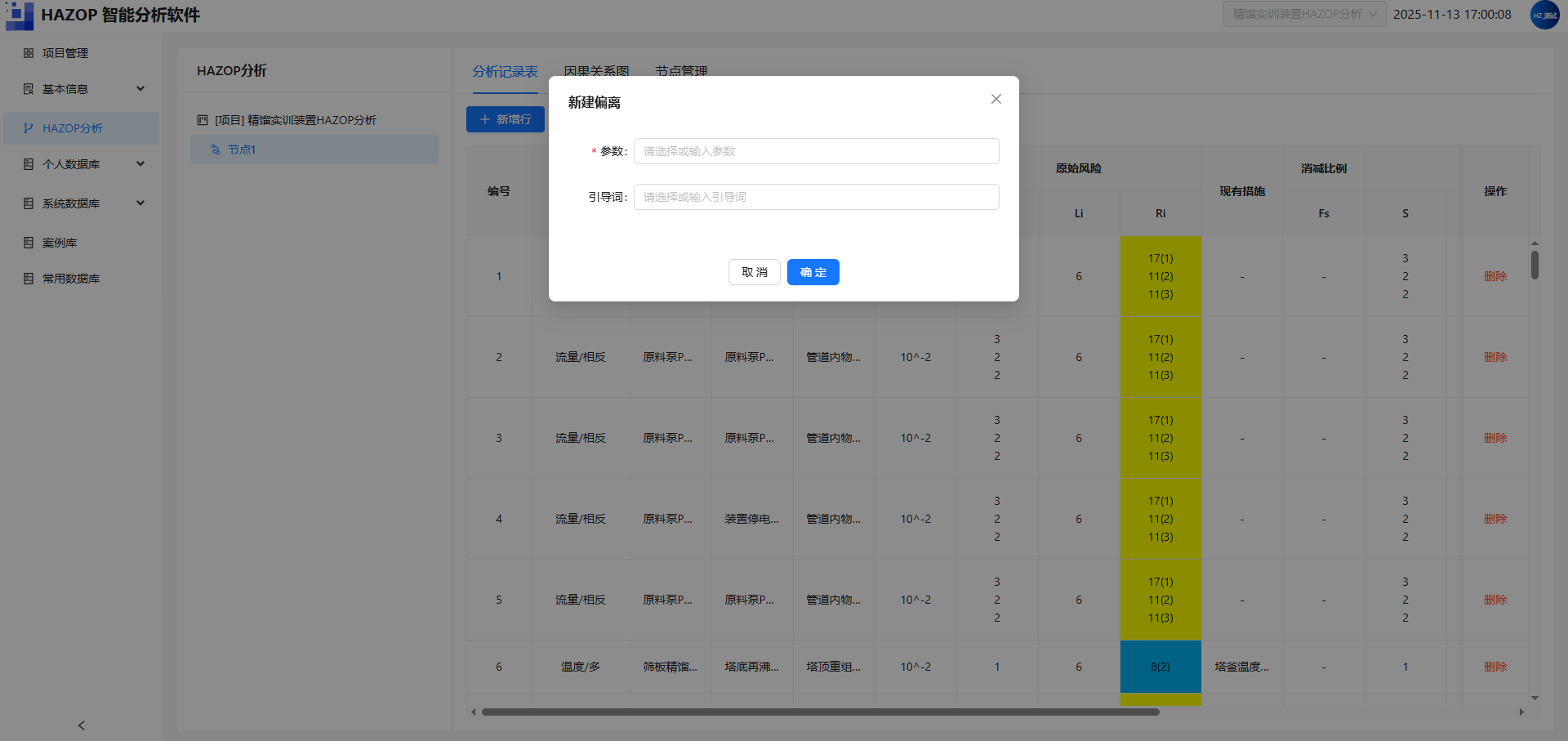

图 新建引导词界面
4、分析记录表
点击选中引导词，在分析记录表中点击新增行，即可创建一条事故链，新增组，可一次性创建五条。

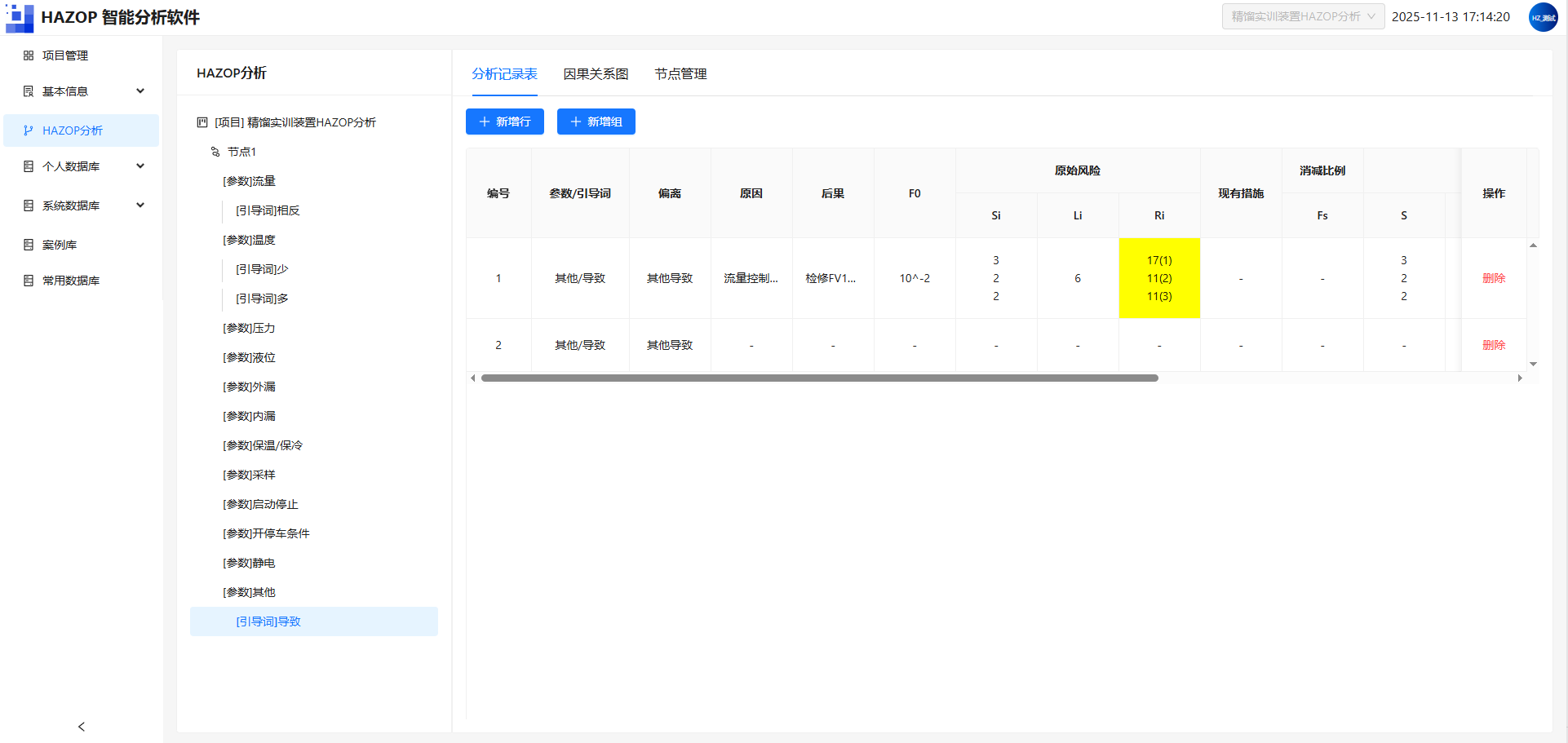

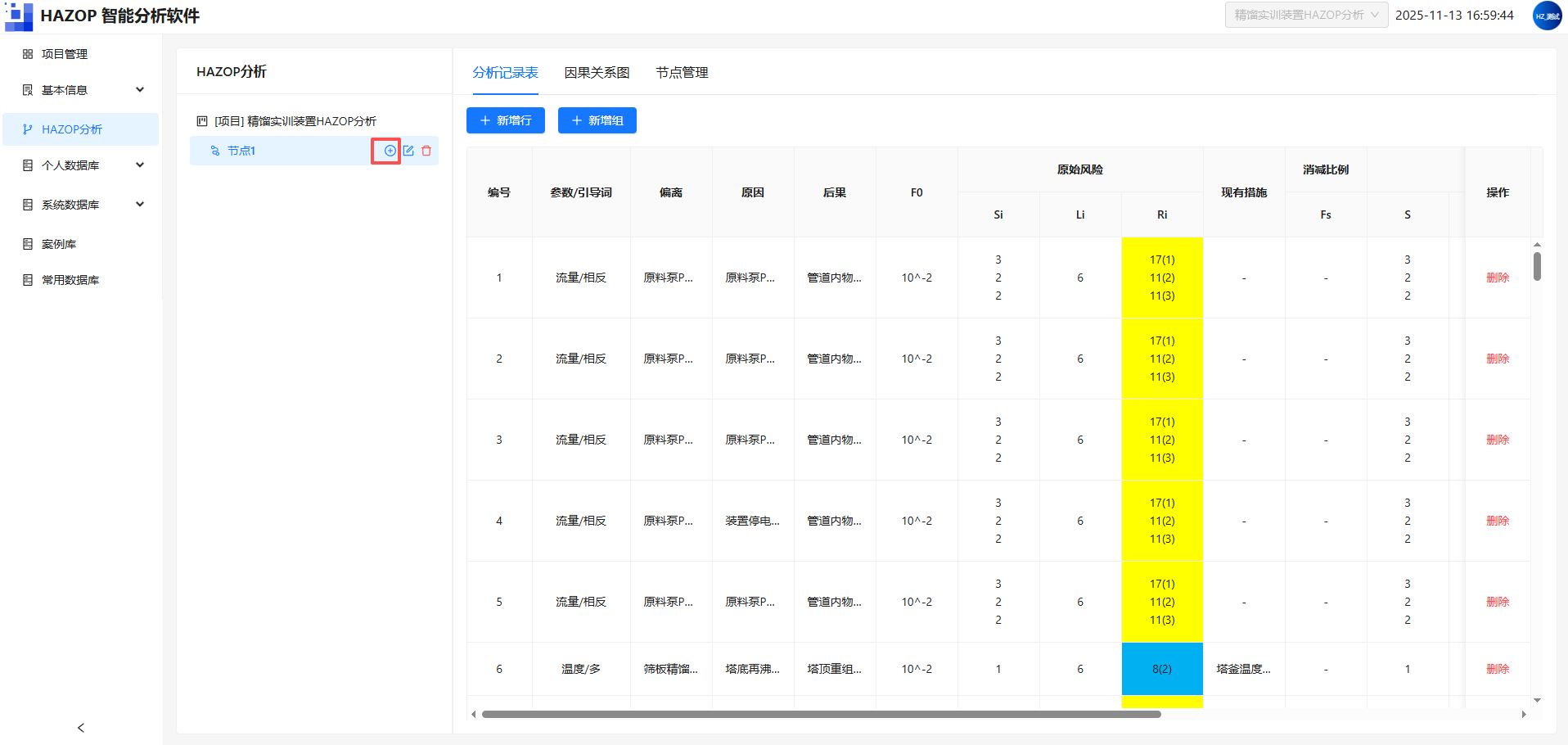

图 分析记录表界面
1）偏离
点击偏离，弹出偏离属性设置界面。

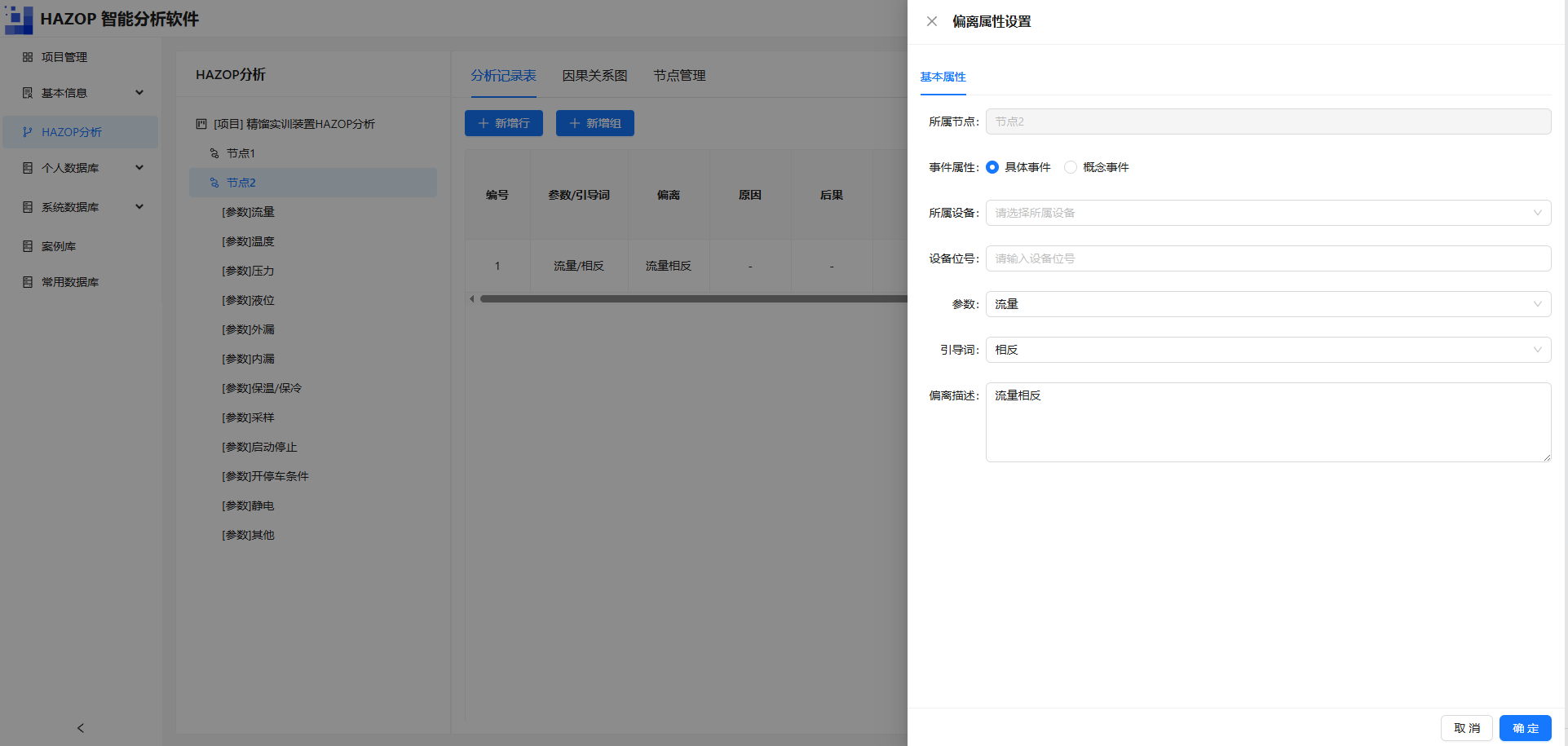

图 偏离属性设置界面
偏离属性界面包含：所属节点、事件属性、所属设备、设备位号、参数、引导词偏离描述等内容。
① 所属节点：在HAZOP界面中，系统自动识别当前所建立的事件归属于哪一个节点，用户不可更改。
② 事件属性：单选，用户需要选择当前事件的属性为具体事件或者是概念事件。
③ 所属设备：用户可选择当前事件所属设备。
④ 设备位号：在HAZOP界面中，系统自动识别当前所建立的事件归属于哪一个节点，用户不可更改。
⑤ 参数：默认选择。
⑥ 引导词：默认选择。
⑦ 偏离描述：用户在上述栏目中输入或选择的所属设备、位号、参数描述、引导词可以自动导入到事件描述框内，用户可以在此基础上进行更改或者重新自由编辑。
以上信息编辑完成后，点击偏离属性设置界面下方的“确定”，可以保存偏离属性界面中的内容并关闭偏离属性界面；点击偏离事件属性界面下方的“取消”，则可以关闭偏离属性界面。
2）原因
点击原因，弹出原因属性设置界面。

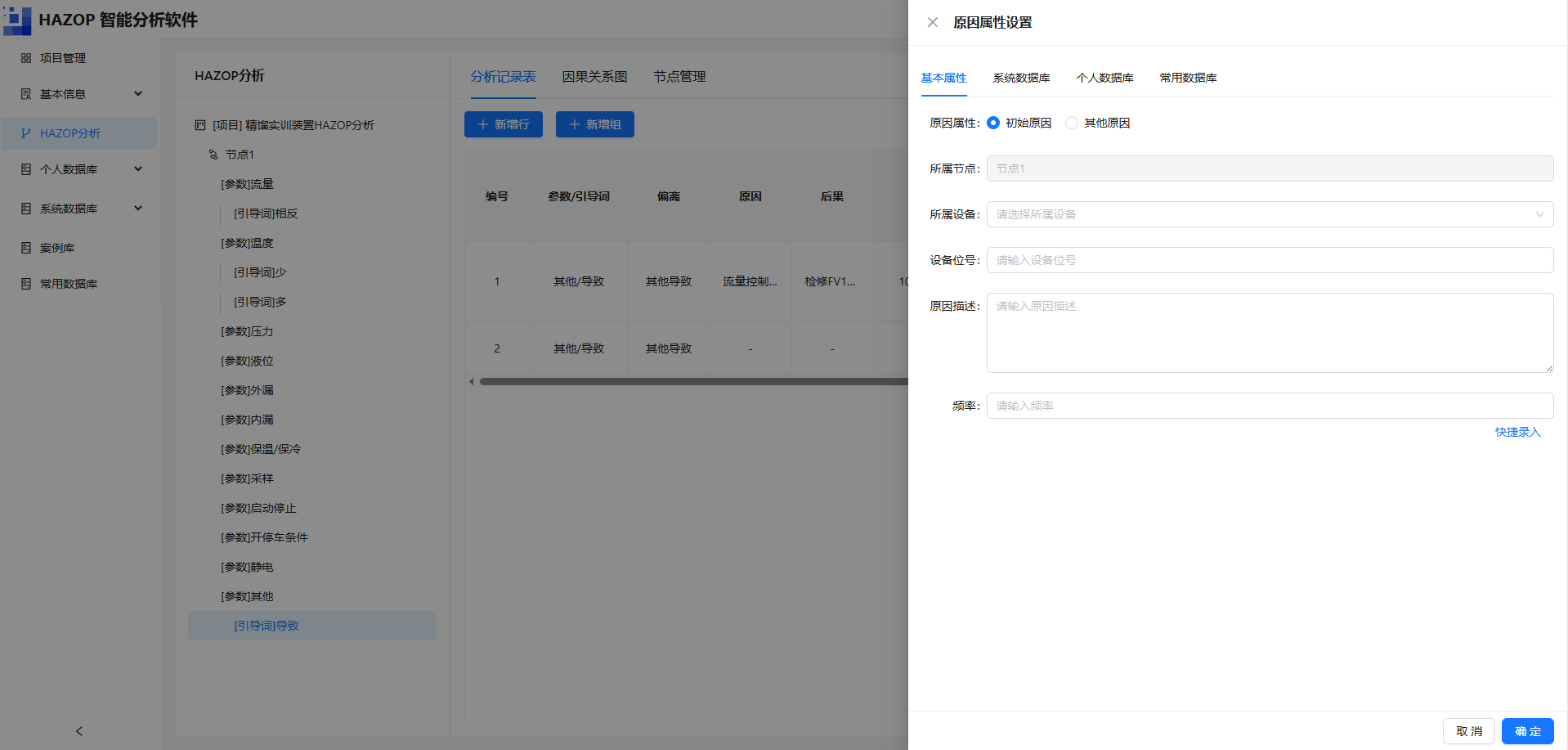

图 原因属性设置界面
原因属性界面包含：原因属性、所属节点、设备位号、原因描述、频率、系统数据库、个人数据库、常用数据库等内容。
① 原因属性：用户可以从此处选择原因的属性，初始原因和其他原因。
② 所属节点：在HAZOP界面中，系统自动识别当前所建立的事件归属于哪一个节点，用户不可更改。
③ 所属设备：用户可选择当前事件所属设备，在下拉选择菜单中，选择的相应的设备。
④ 位号：选择设备后，位号自动填入。
⑤ 原因描述：用户可以直接通过快捷录入从系统数据库或个人数据库中选择某条原因，点击确定，直接导入到原因描述框内，再进行修改描述；也可以直接自己编辑原因描述。

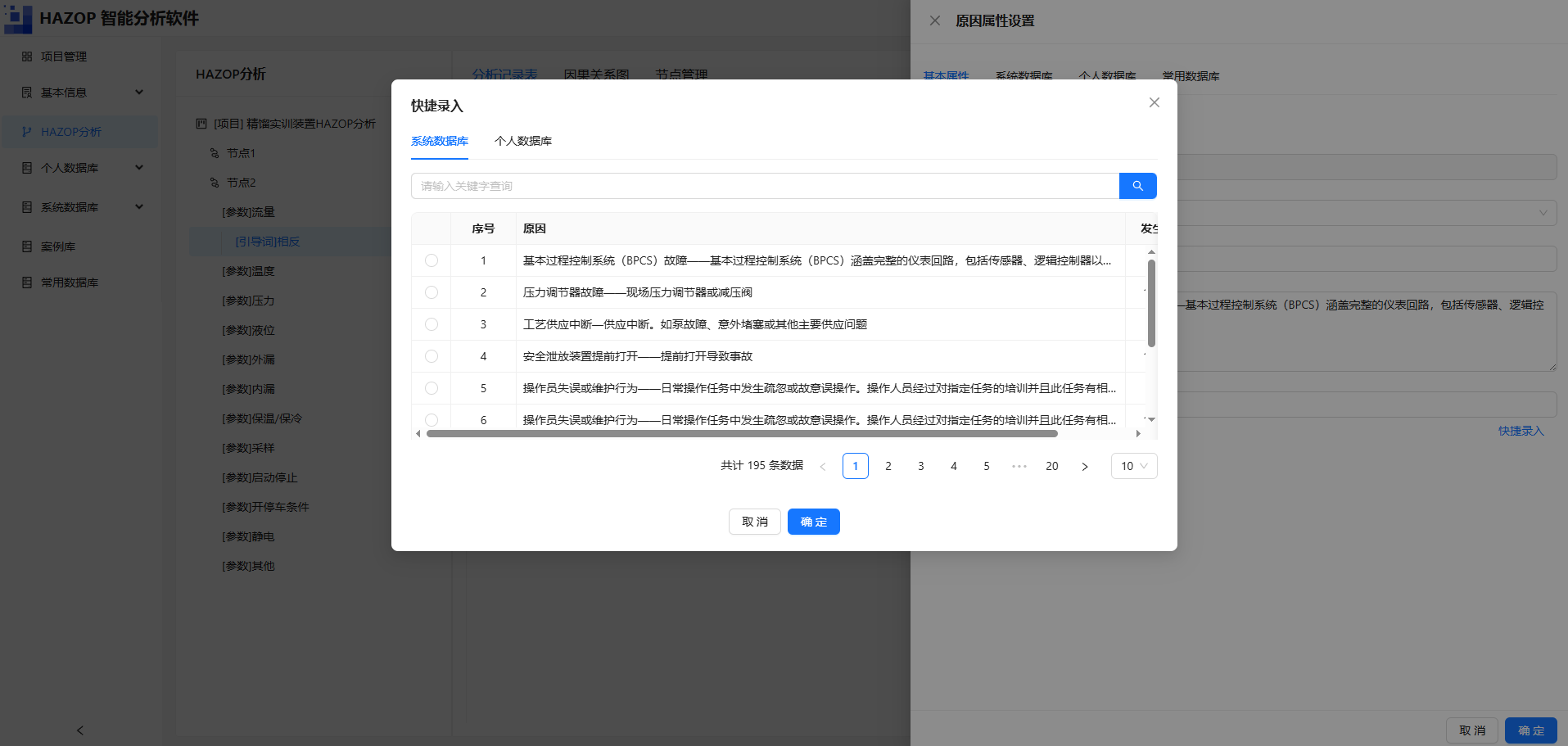

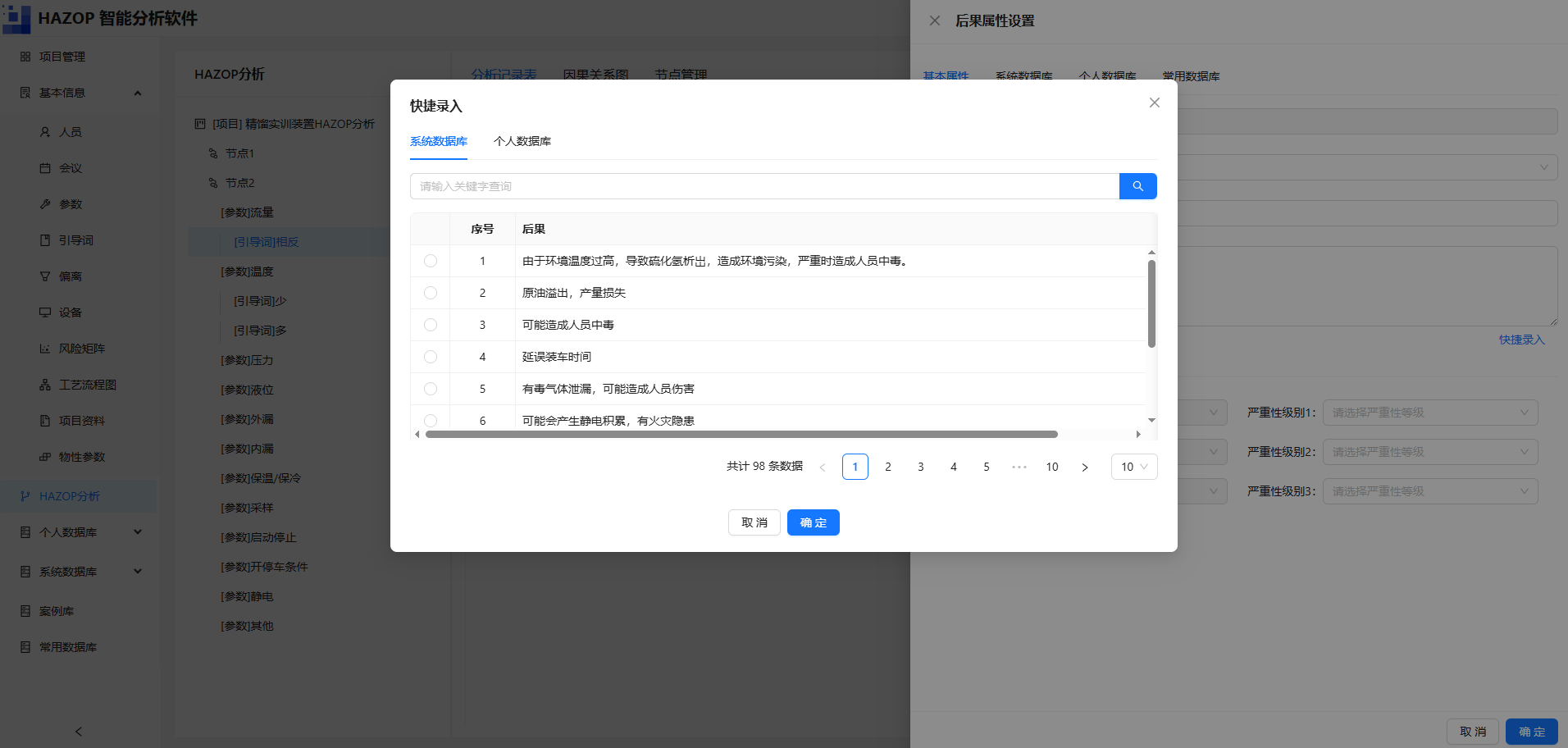

图 快捷录入界面
⑥ 频率（F0）：快捷录入时，频率自动填入，用户可自行修改。点击“F0”同样可以弹出该页面进行修改。
⑦ 系统数据库：系统数据库中包含了常见的初始原因描述及相应的原因发生频率。用户可在搜索框内进行关键词检索、查询。
⑧ 个人数据库：个人数据库中包含了历史的初始原因描述及相应的原因发生频率。用户可在搜索框内进行关键词检索、查询。
⑨ 常用数据库：汇集常用引导词及其释义表、初始事件发生频率表、安全措施调用表、独立保护层削减因子数据表及保护层失效数据库等，供学员随时查询与调用。
以上信息编辑完成后，点击原因属性界面下方的“确定”，可以保存原因属性界面中的内容并关闭原因属性界面；点击原因属性界面下方的“取消”，则可以关闭原因属性界面。
3）后果
点击后果，弹出后果属性设置界面。

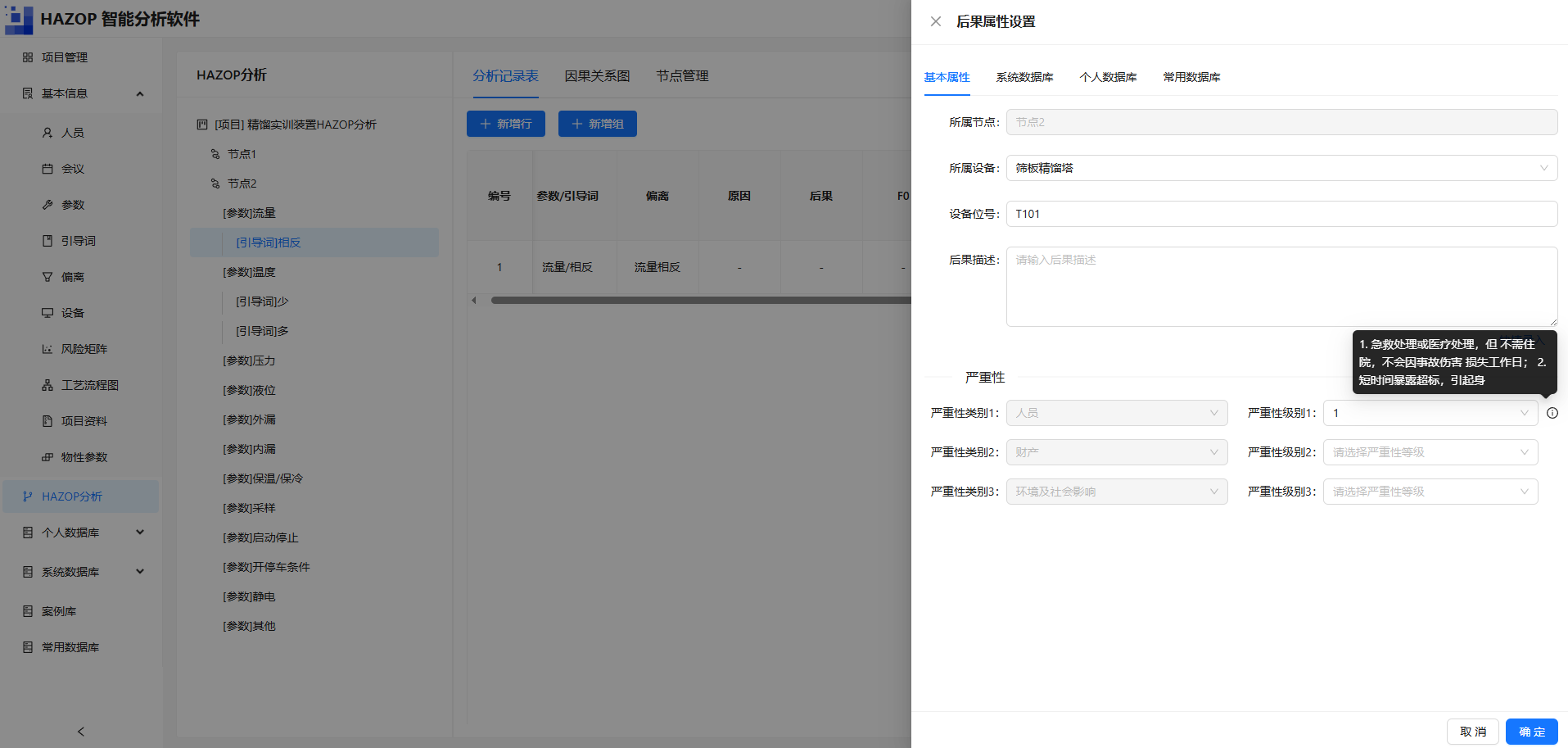

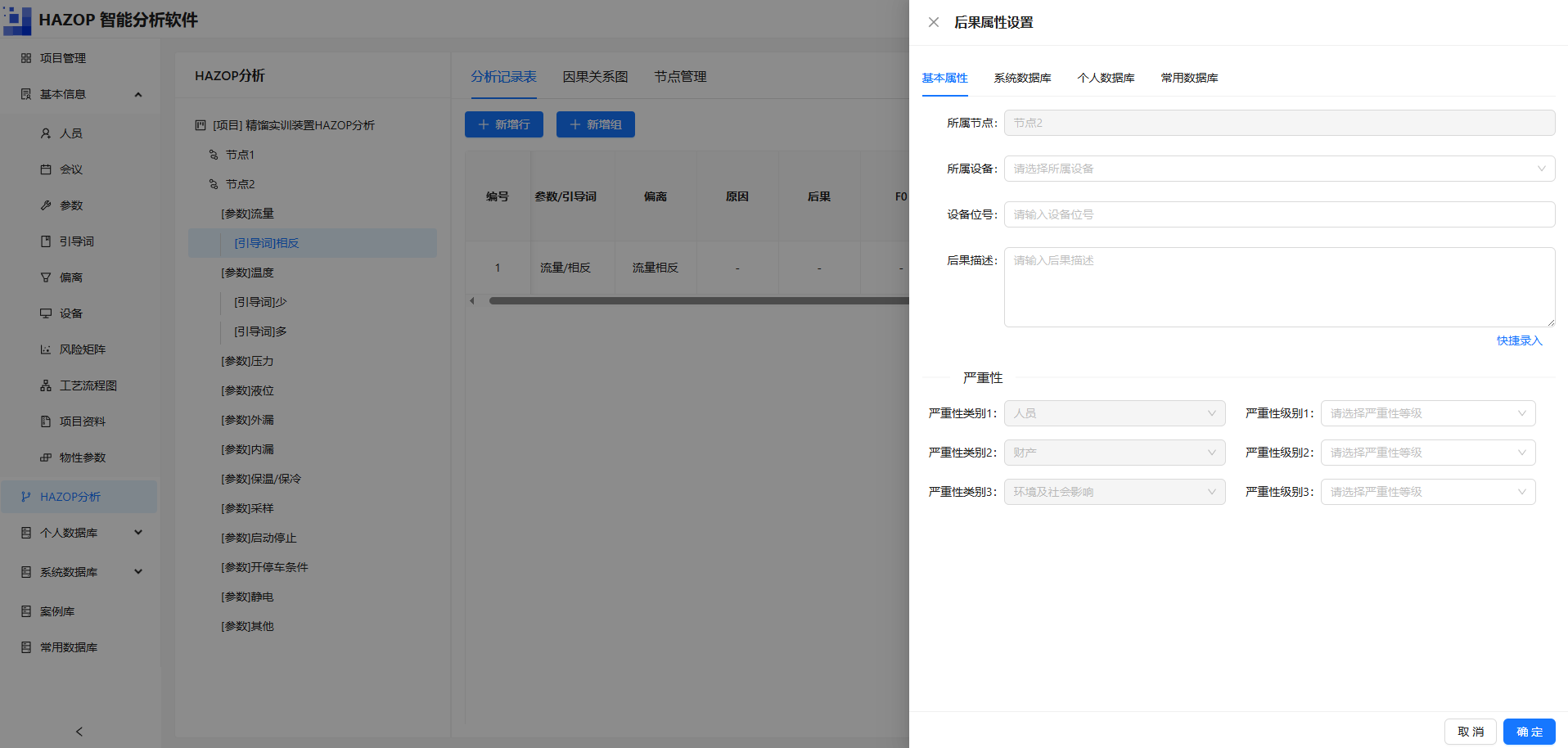

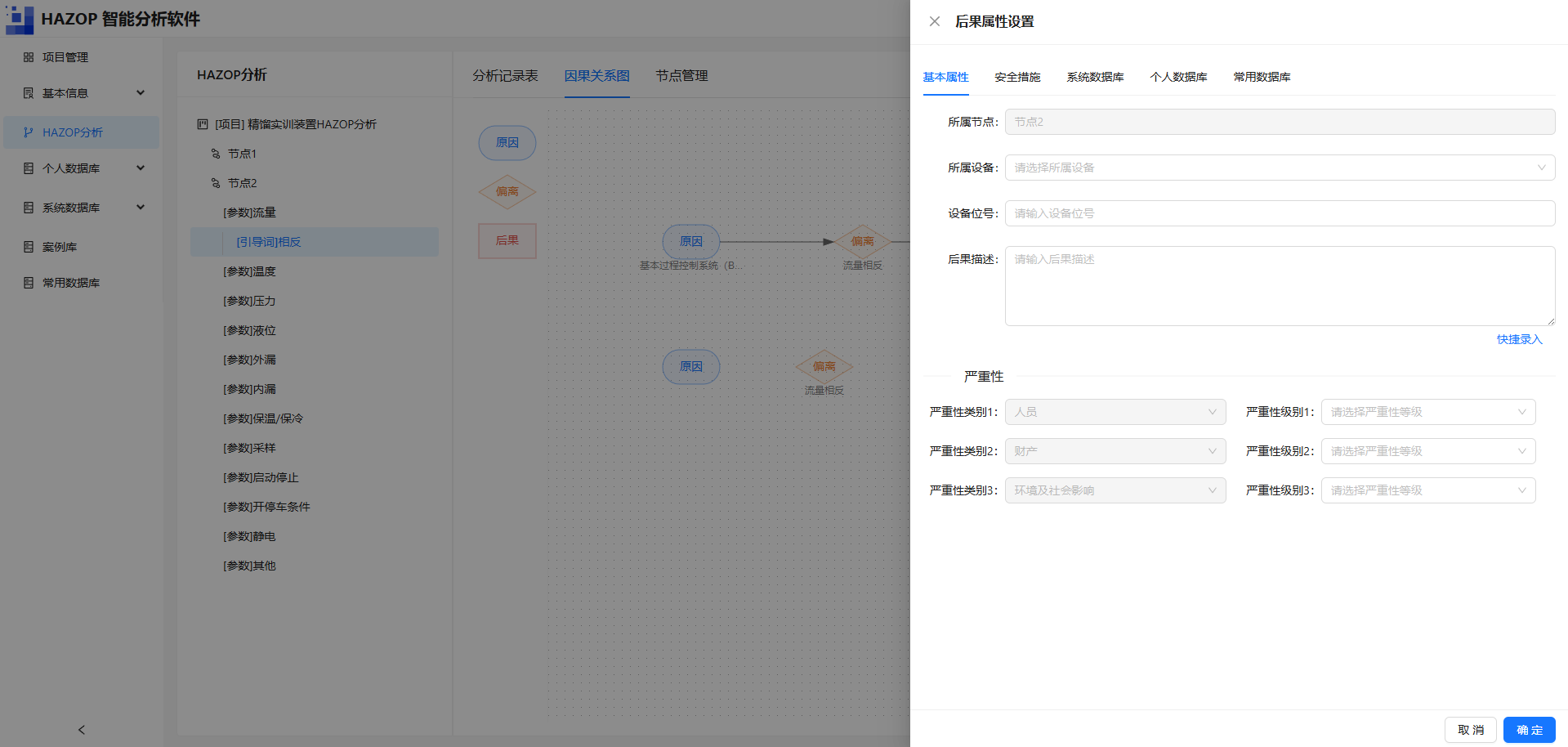

图 后果属性界面
后果属性界面包含：所属节点、所属设备、设备位号、后果描述、严重性、系统数据库、个人数据库、常用数据库等内容。
① 所属节点：在HAZOP界面中，系统自动识别当前所建立的事件归属于哪一个节点，用户不可更改。
② 所属设备：用户可选择当前事件所属设备，在下拉选择菜单中，选择的相应的设备。
③ 位号：选择设备后，位号自动填入。
④ 后果描述：用户可以直接通过快捷录入从系统数据库或个人数据库中选择某条后果，点击确定，直接导入到后果描述框内，再进行修改描述；也可以直接自己编辑后果描述。
图 快捷录入界面
⑤ 严重性（Si）：严重性类别，在选定风险矩阵时已确定，不可更改；严重性级别，在“严重性级别”下拉菜单中选择后果的严重程度，并配有相应的说明。点击“Si”同样可以弹出该界面，可以进行修改。
图 严重性级别说明界面
⑥ 系统数据库：系统数据库中包含了常见的后果描述。用户可在搜索框内进行关键词检索、查询。
⑦ 个人数据库：个人数据库中包含了历史的后果描述。用户可在搜索框内进行关键词检索、查询。
⑧ 常用数据库：汇集常用引导词及其释义表、初始事件发生频率表、安全措施调用表、独立保护层削减因子数据表及保护层失效数据库等，供学员随时查询与调用。
以上信息编辑完成后，点击后果属性界面下方的“确定”，可以保存后果属性界面中的内容并关闭后果属性界面；点击后果属性界面下方的“取消”，则可以关闭后果属性界面。

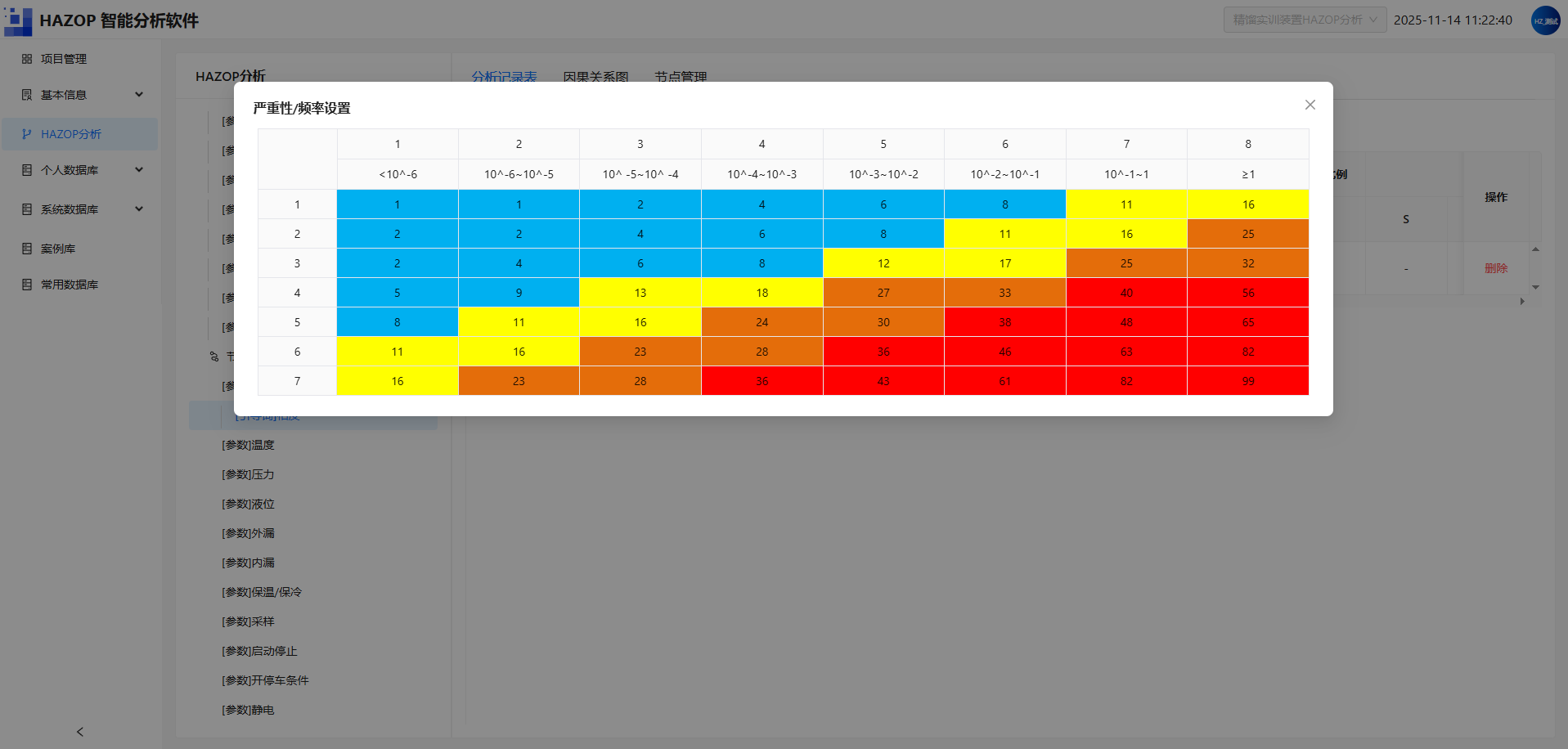

4）点击“Ri、R、
图 风险矩阵弹窗界面
5）现有措施
点击现有措施，弹出现有措施设置界面。
图 现有措施设置界面
现有措施设置界面包含：已有措施和添加措施，添加措施包含措施类型、措施归属、所属设备、设备位号、设备描述、消减因子、责任人、独立保护层、个人数据库、常用数据库等内容。
① 已有措施：展示已经添加的安全措施。
② 措施类型：默认不可更改。
③ 措施归属：可选择措施归属于原因、偏离和后果。
④ 所属设备：默认不可更改。
⑤ 设备位号：默认不可更改。
⑥ 措施描述：用户可以直接通过快捷录入从系统数据库或个人数据库中选择某条措施，直接导入到措施描述框内，再进行修改描述；也可以直接自己编辑后果描述。
⑦ 消减因子：使用快捷录入时，自动录入，支持修改。
以上信息编辑完成后，点击现有措施界面下方的“确定”，可以保存现有措施界面中的内容并关闭现有措施界面；点击现有措施界面下方的“取消”，则可以关闭现有措施界面。
6）建议措施
点击建议措施，弹出建议措施设置界面，除措施类型默认为“建议措施”之外，其余内容同“现有措施”一致。

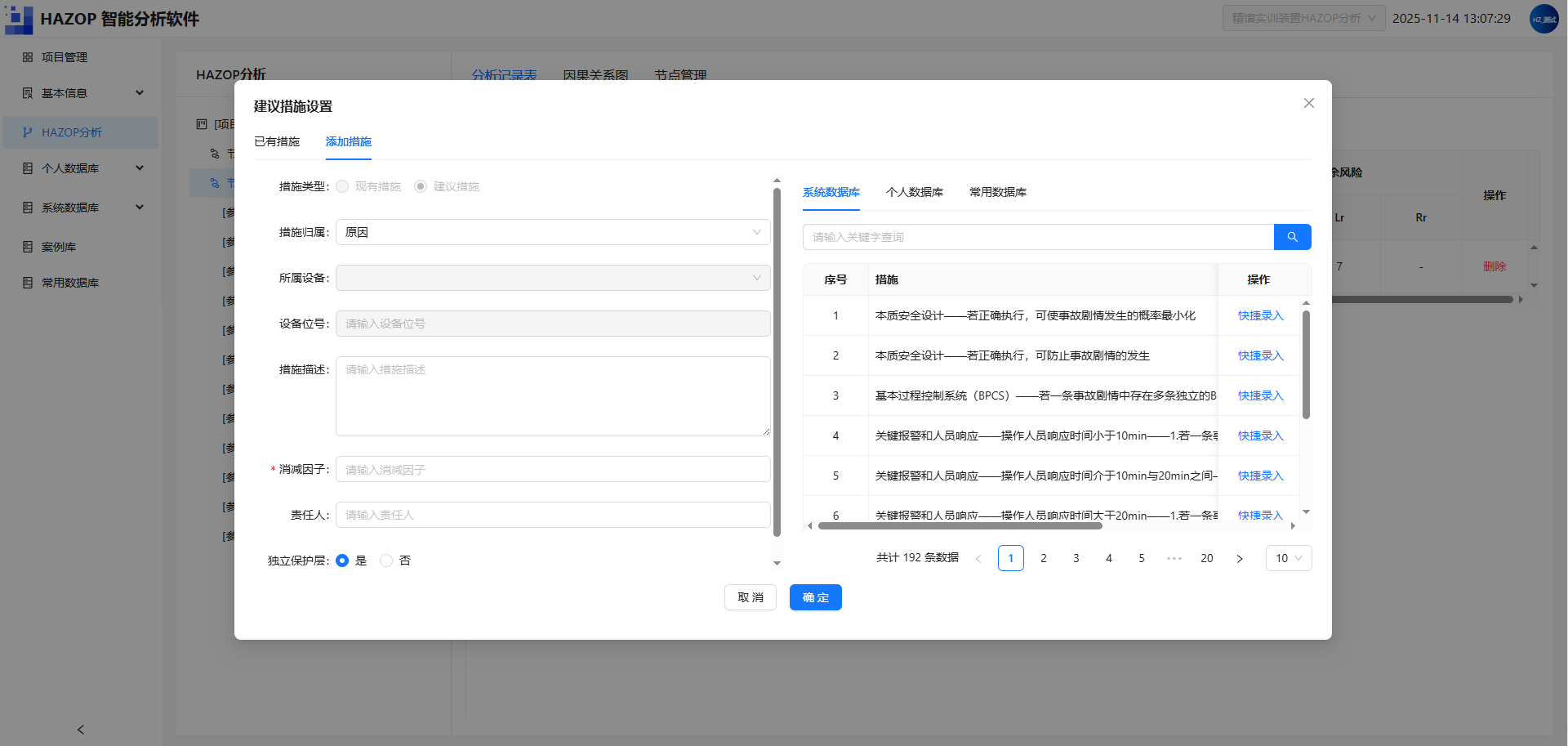

图 建议措施设置界面
5、因果关系图
点击点击因果关系图，切换至因果关系图界面。

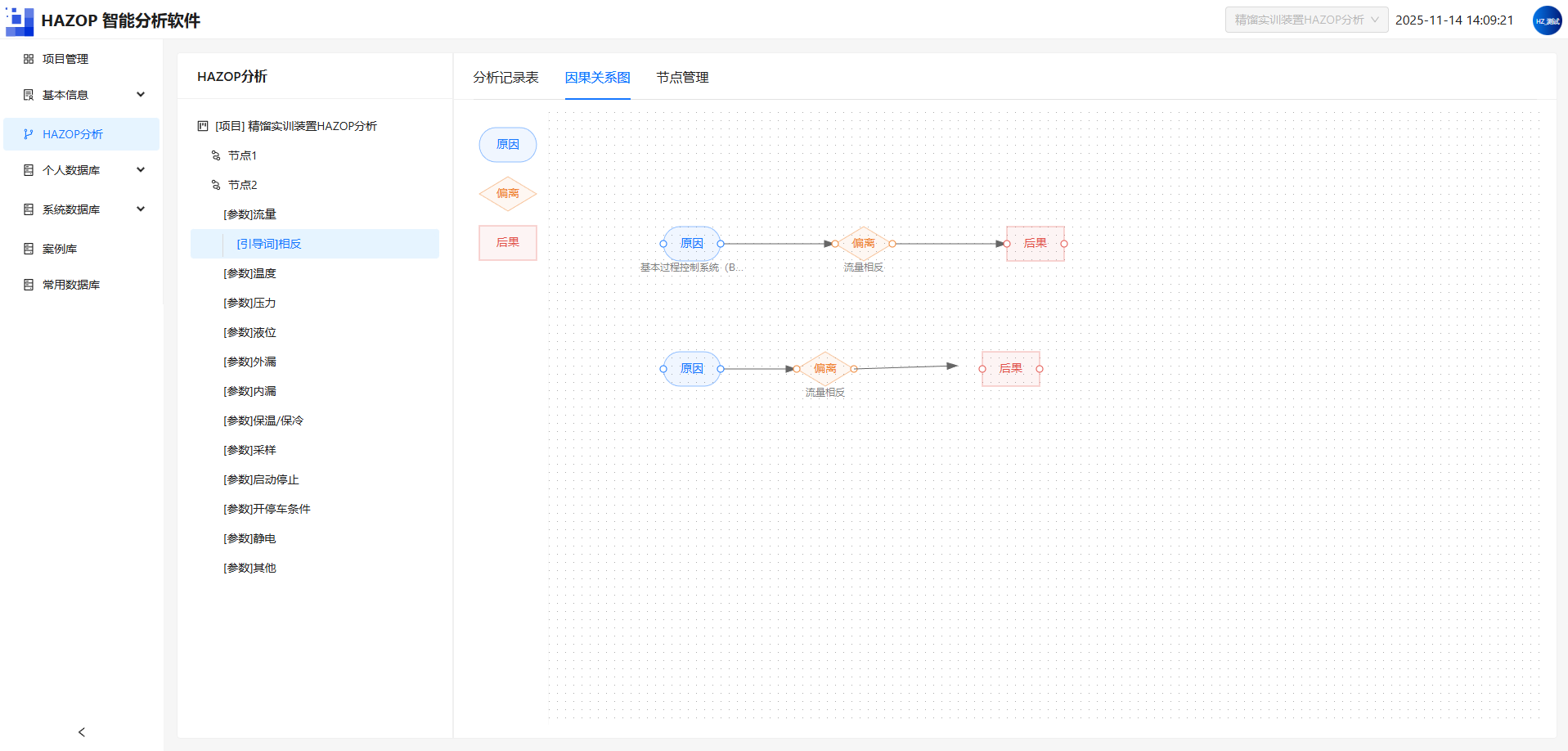

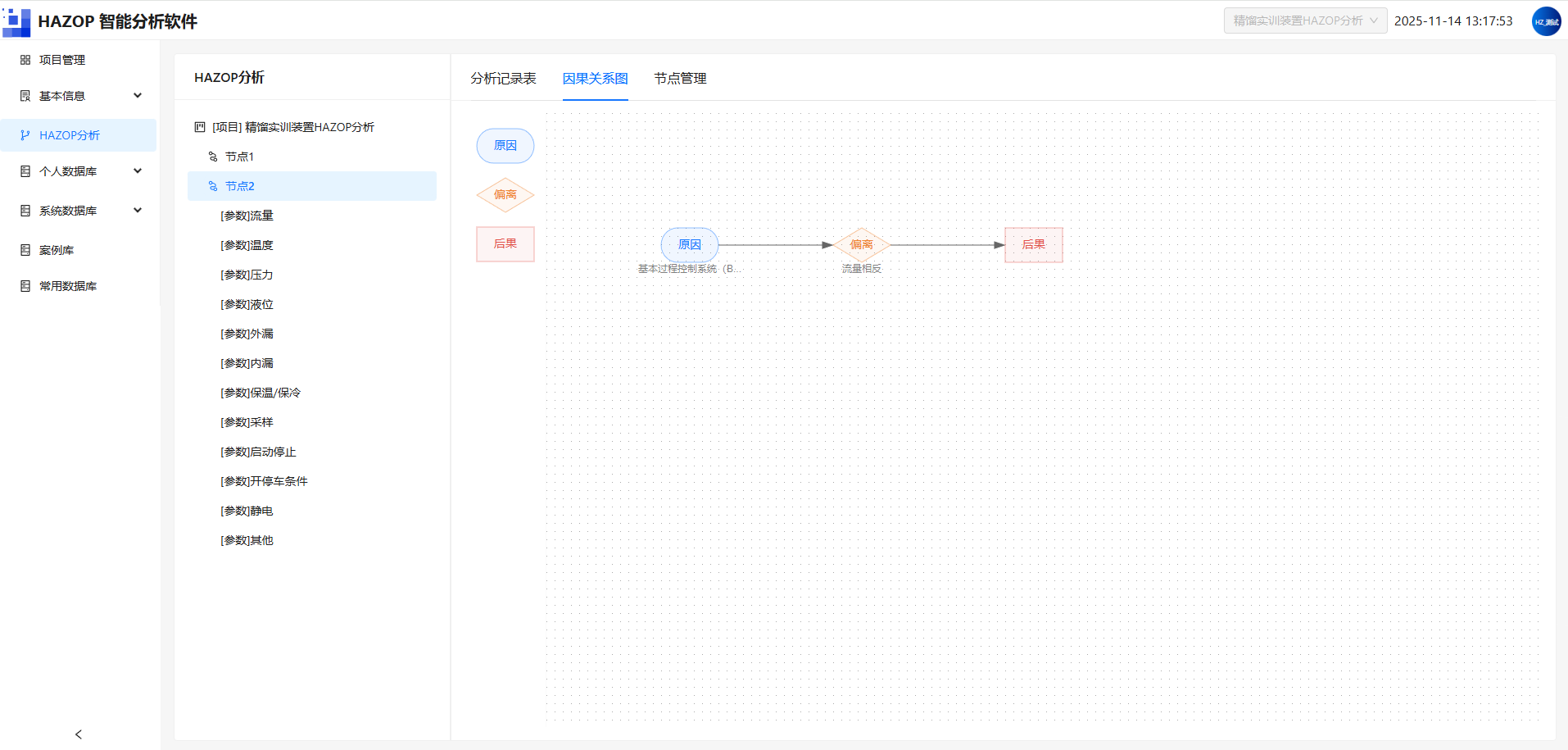

图 因果关系图界面
1）原因
若需要增加原因点，即分析剧情中的初始原因，需要鼠标放置于原因图标
处，鼠标左键按住原因图标，将其拖拽到画布上适当位置处，即可在相应的位置处生成一个原因点。
双击原因，可以弹出原因属性界面，其操作方法同“分析记录表中的原因”，除此之外，该界面还包含“安全措施”，其内容与“分析记录表中的现有措施和建议措施”一致。

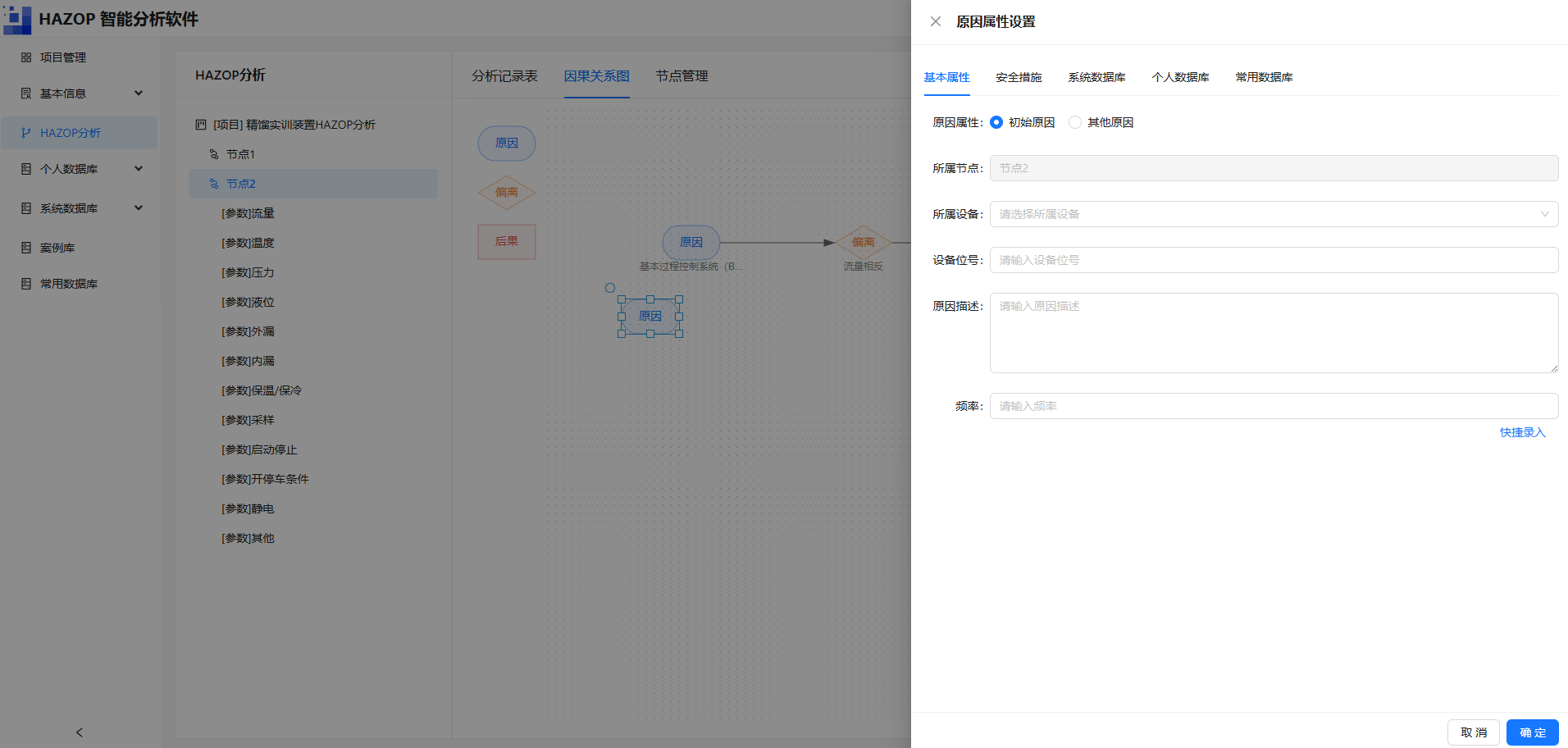

图 原因属性设置界面

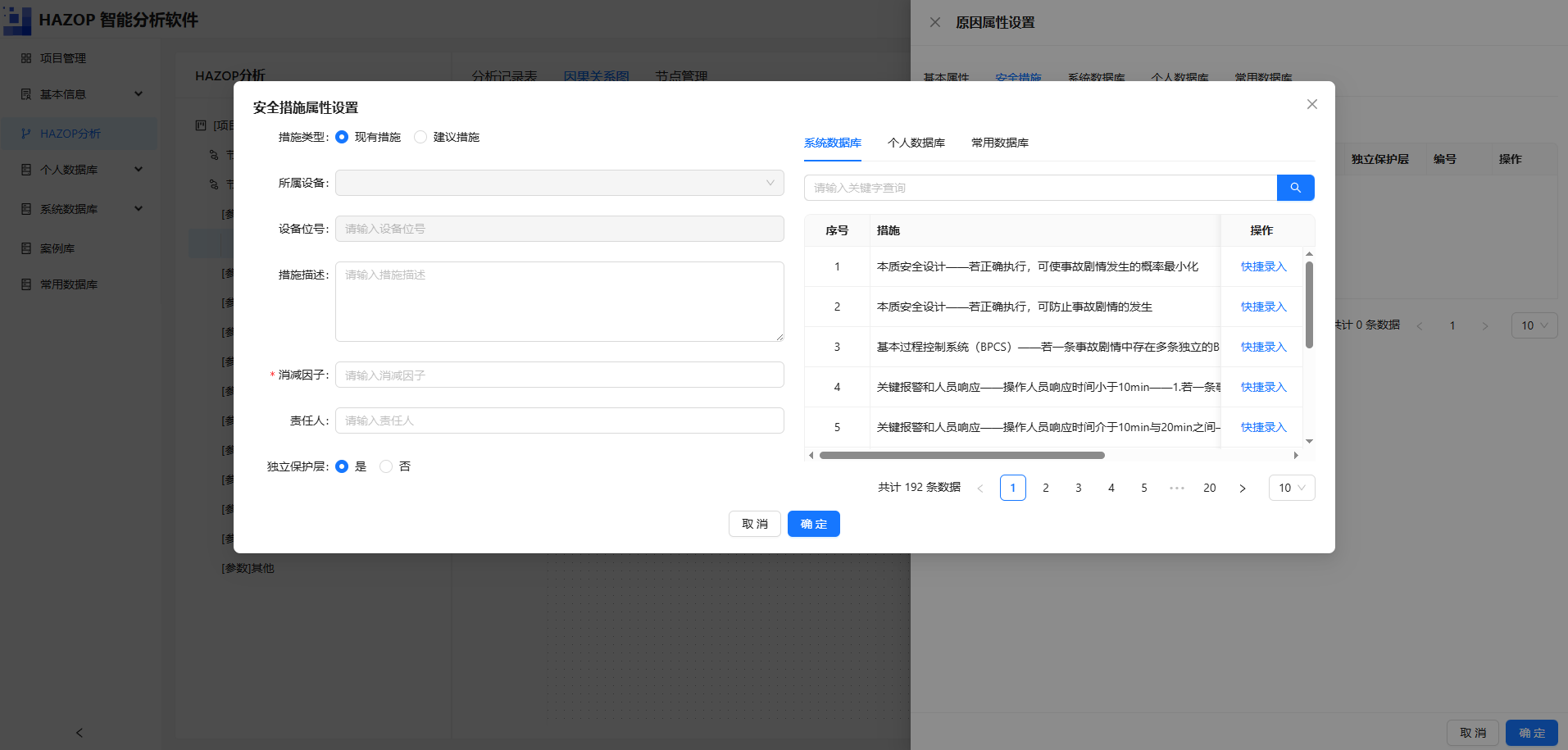

图 安全措施设置界面
2）偏离
若需要增加偏离点，需要鼠标放置于偏离图标
处，鼠标左键按住偏离图标，将其拖拽到画布上适当位置处，即可在相应的位置处生成一个偏离点。
双击偏离点，可以弹出偏离属性界面，其操作方法同“分析记录表中的偏离”，除此之外，该界面还包含“安全措施”，其内容与“分析记录表中的现有措施和建议措施”一致。

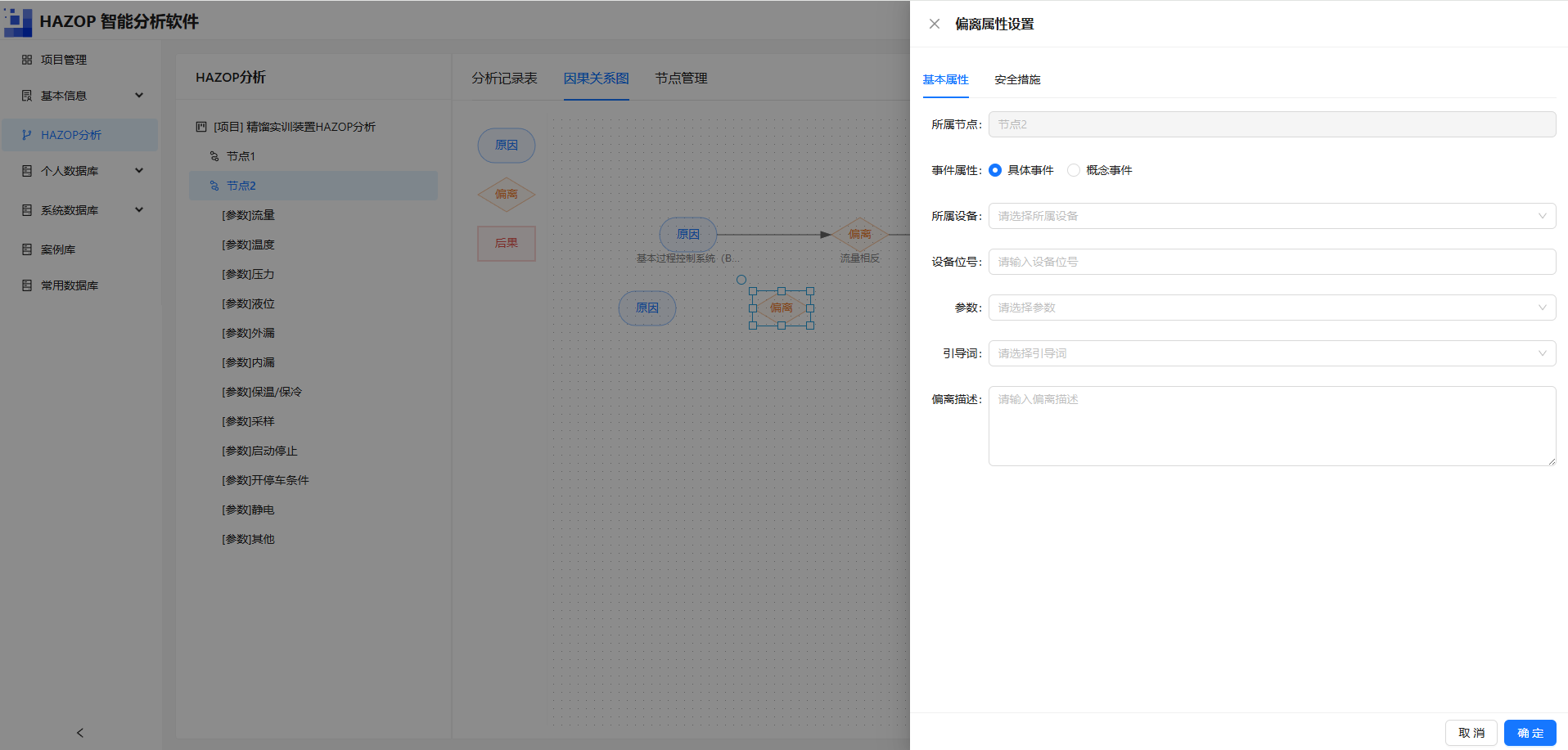

图 偏离属性设置界面
3）后果
若需要增加后果点，即分析剧情中的最终后果，需要鼠标放置于后果图标
处，鼠标左键按住后果图标，将其拖拽到画布上适当位置处，即可在相应的位置处生成一个后果点。
双击后果，可以弹出后果属性界面，其操作方法同“分析记录表中的后果”，除此之外，该界面还包含“安全措施”，其内容与“分析记录表中的现有措施和建议措施”一致。
图 后果属性设置界面
4）连线
鼠标移到图元上，变成“+”，在画布区域单击鼠标左键，选中起点图元，拖动鼠标至终点图元，放开鼠标，即可以在起始图元与终止图元之间生成一条连线，将鼠标移到连线上，变成“手型”时，点击键盘上的delete键，即可删除连线。鼠标左键点击选中图元，点击键盘上的delete键，即可删除图元。
图 因果关系图连线界面
6、节点管理
点击节点管理，切换至节点管理界面，选择项目，选择节点，点击复制到当前项目，可以将所选项目节点内的事故链复制到当前项目内。

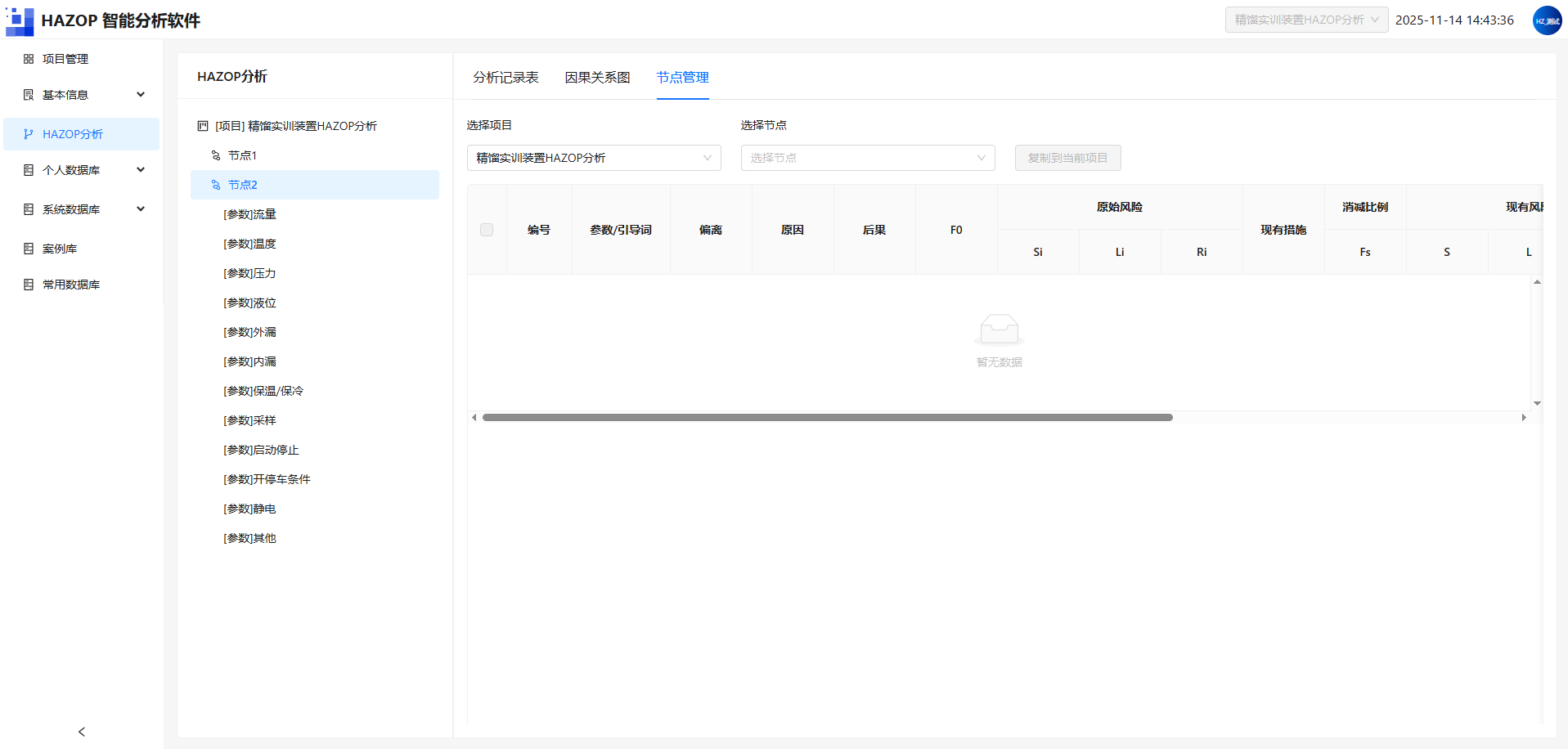

图 节点管理界面
个人数据库
点击原因，展示常见初始原因知识库界面。

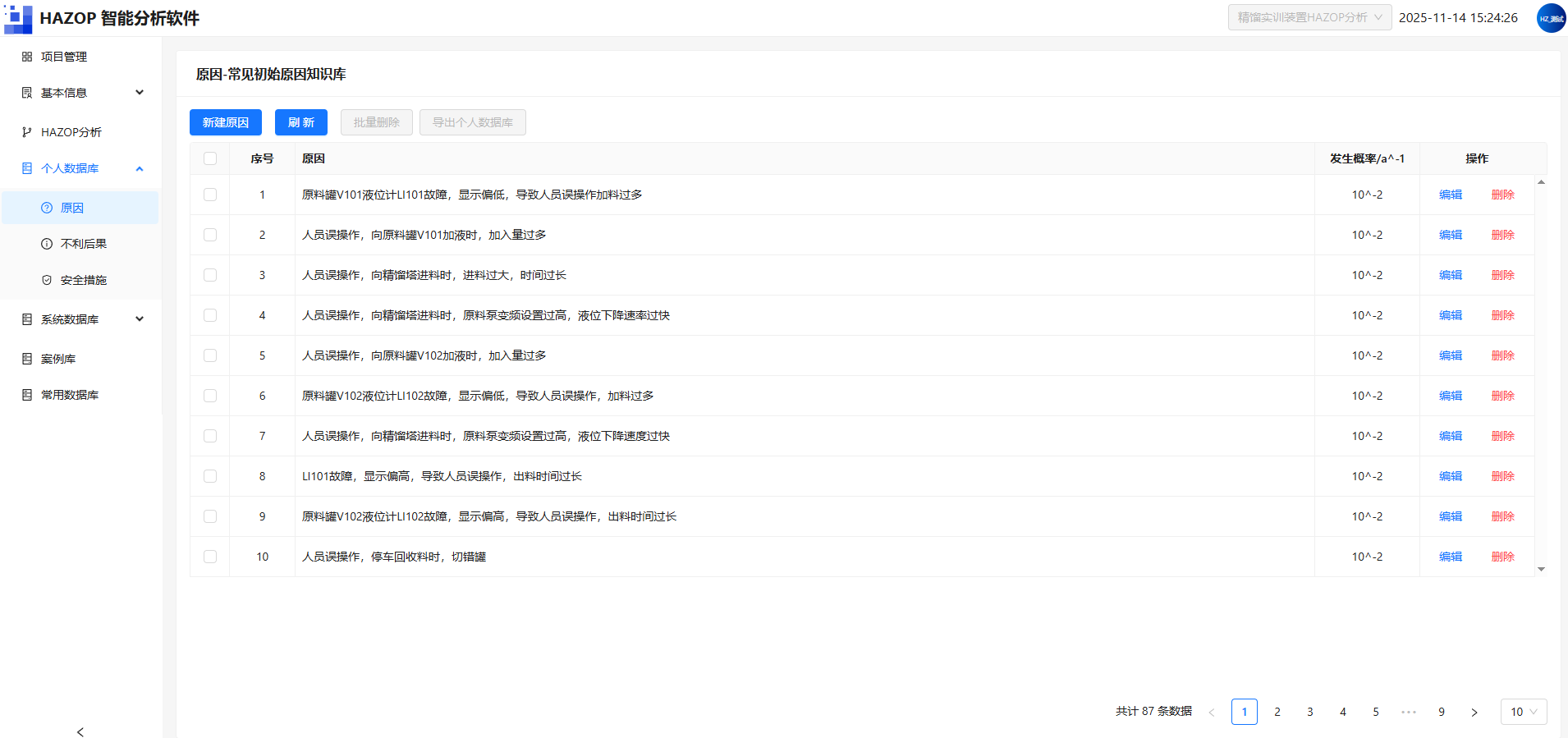

图 原因知识库界面
点击新建原因，弹出新建原因界面，填写原因和发生概率后，点击确定，即可新建原因，支持编辑，删除。

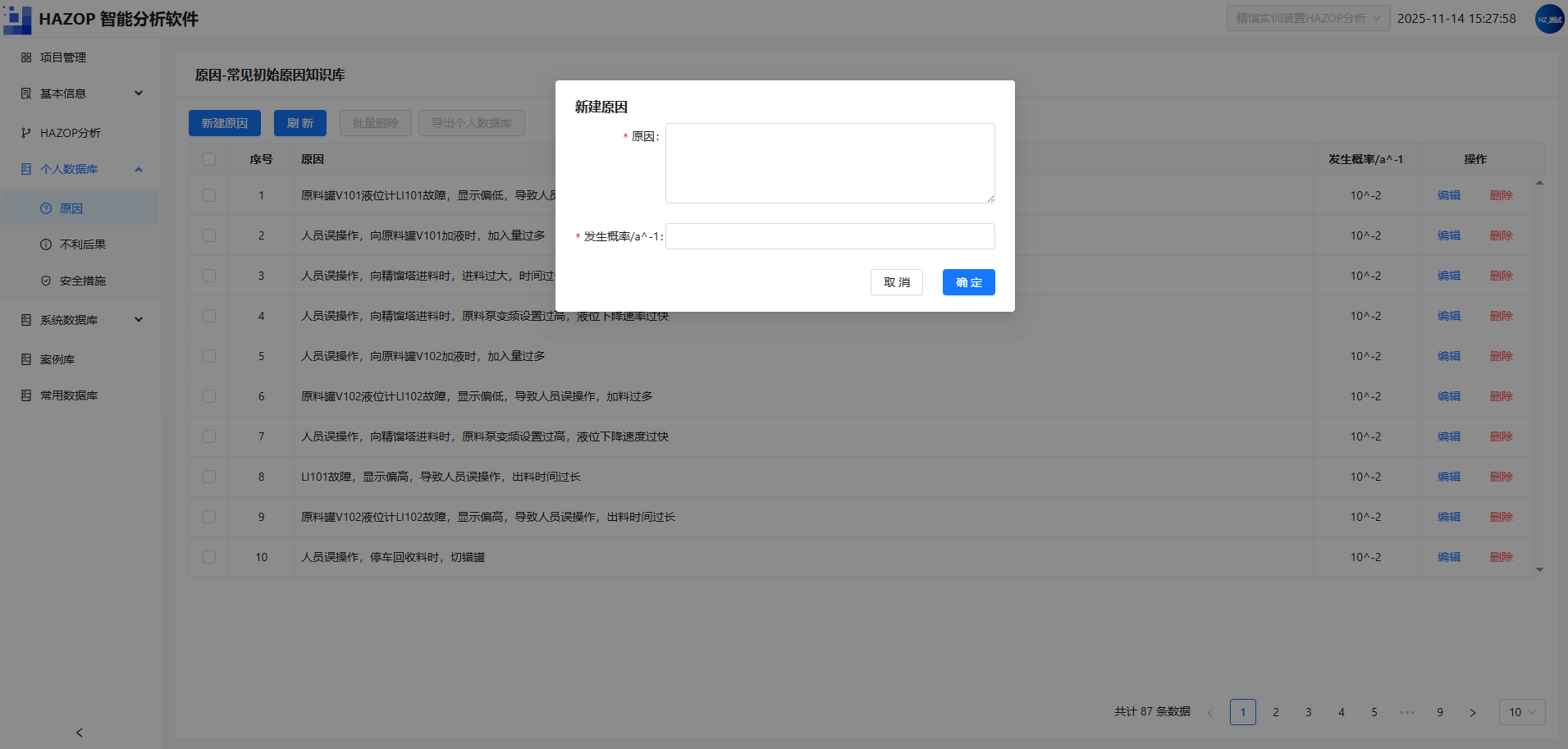

图 新建原因界面

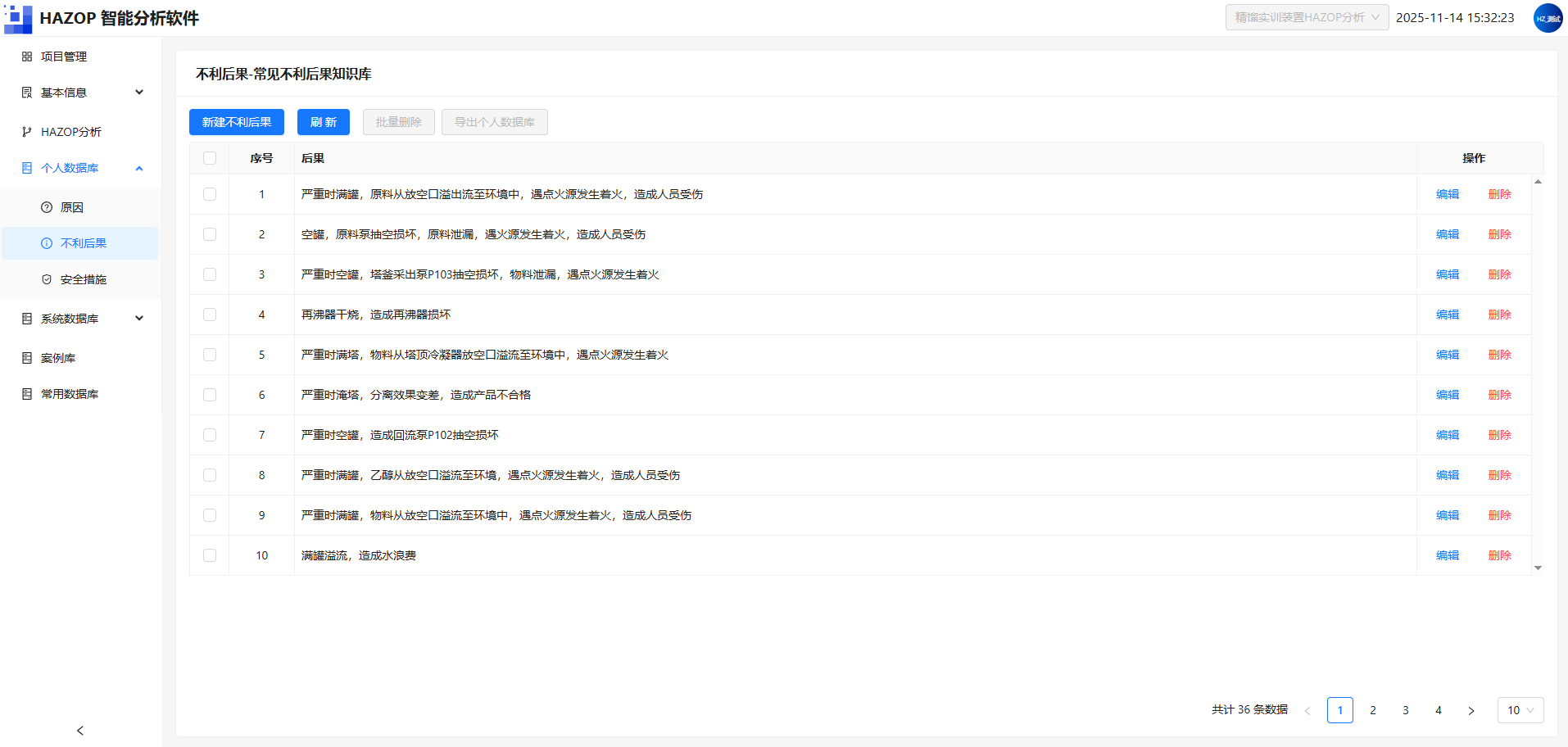

点击后果，展示常见不利后果知识库界面。
图 后果知识库界面
点击新建不利后果，弹出新建不利后果界面，填写不利后果后，点击确定，即可新建不利后果，支持编辑，删除。

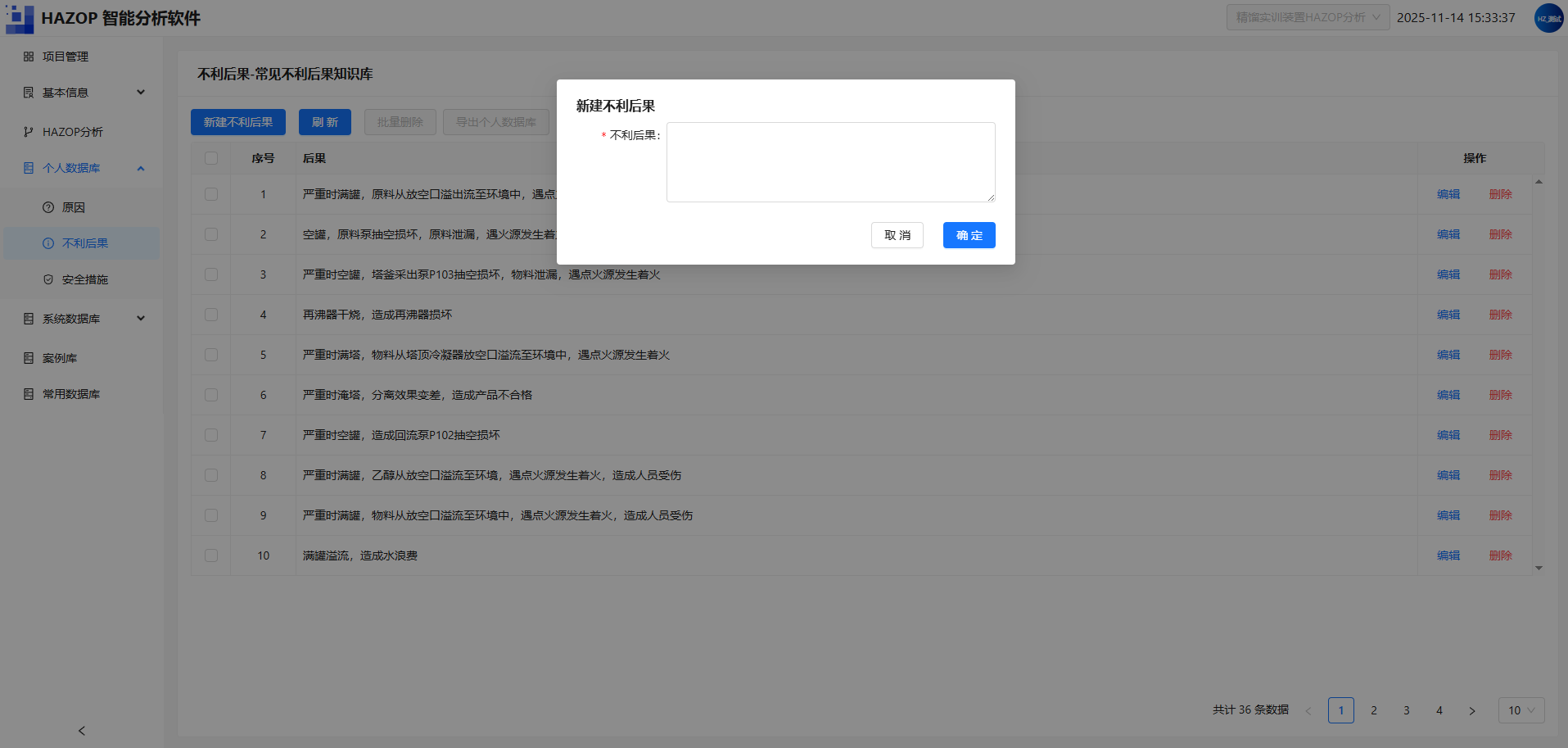

图 新建不利后果界面
点击安全措施，展示常见安全措施知识库界面。

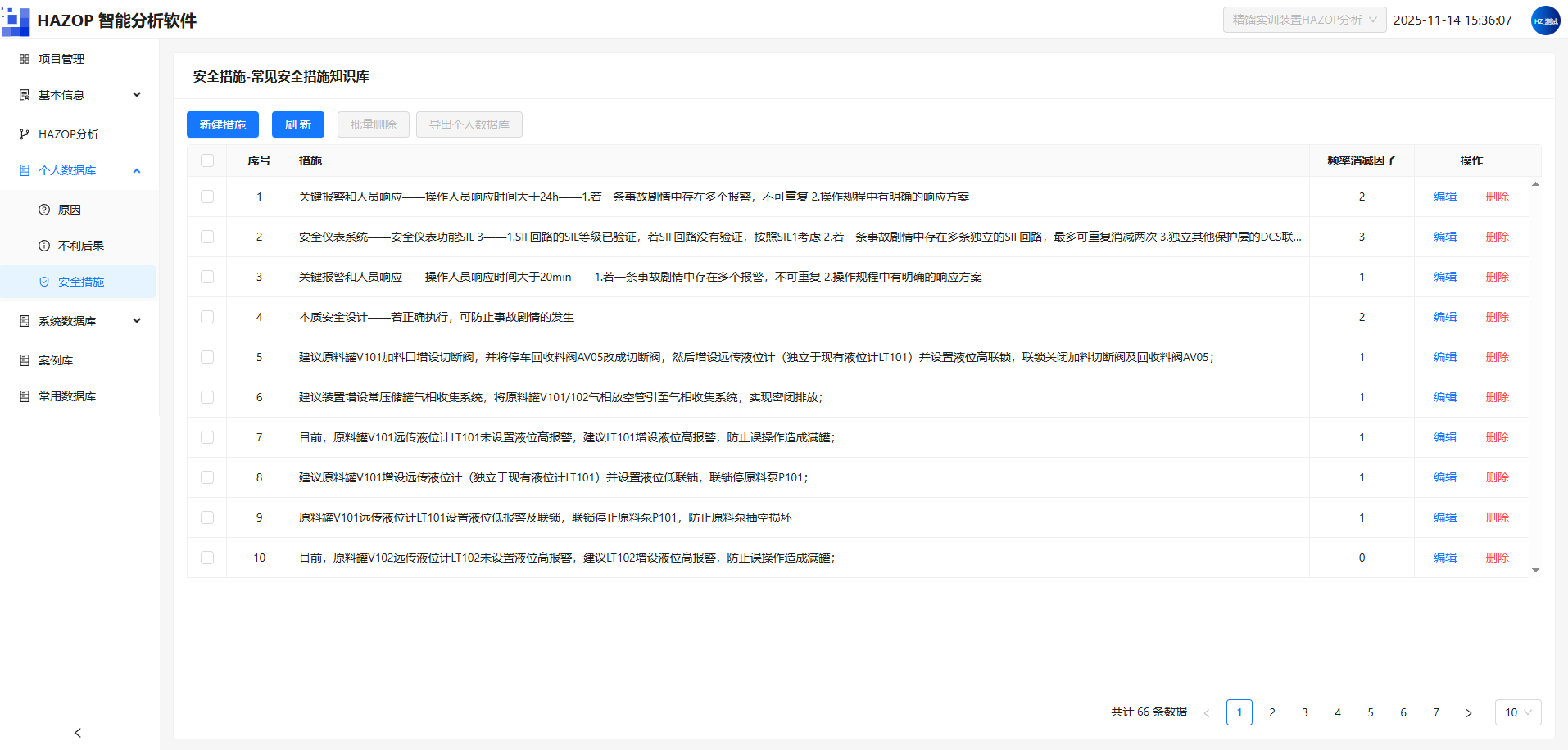

图 安全措施知识库界面
点击新建措施，弹出新建措施，填写措施和频率消减因子，点击确定，即可新建措施，支持编辑，删除。

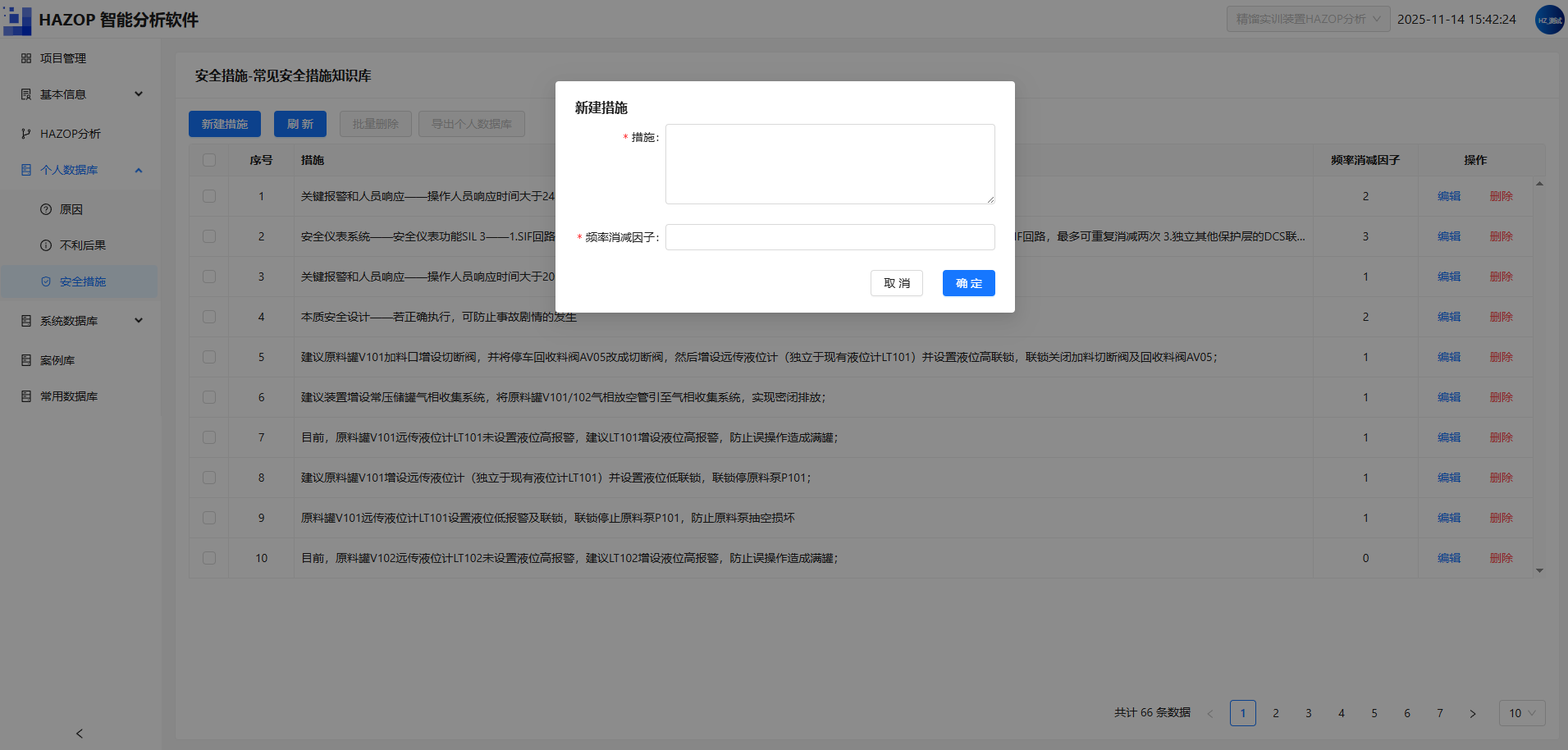

图 新建安全措施界面

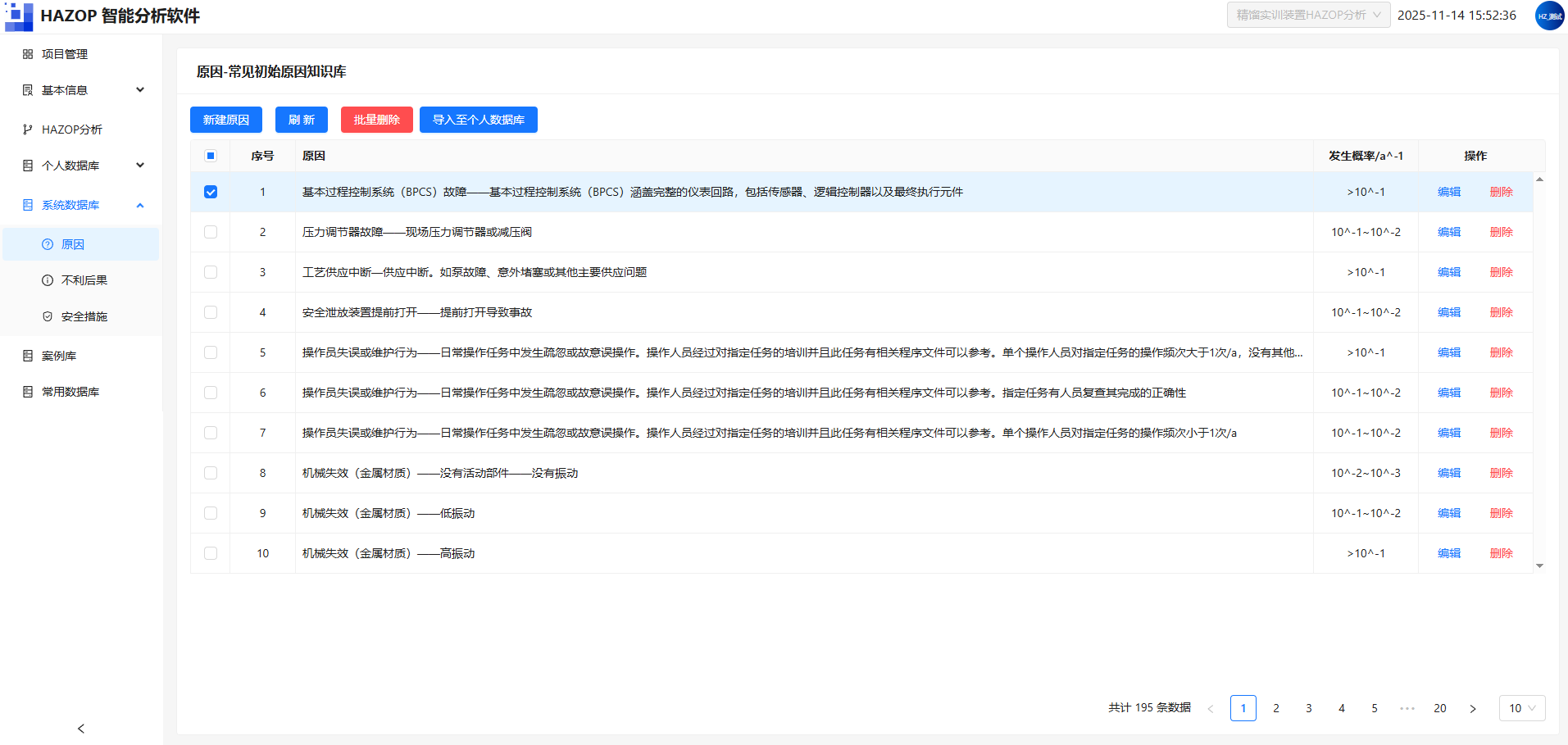

系统数据库
具体功能操作参见“个人数据库”，并具有将数据导入至个人数据库的功能
图 系统数据库界面
案例库

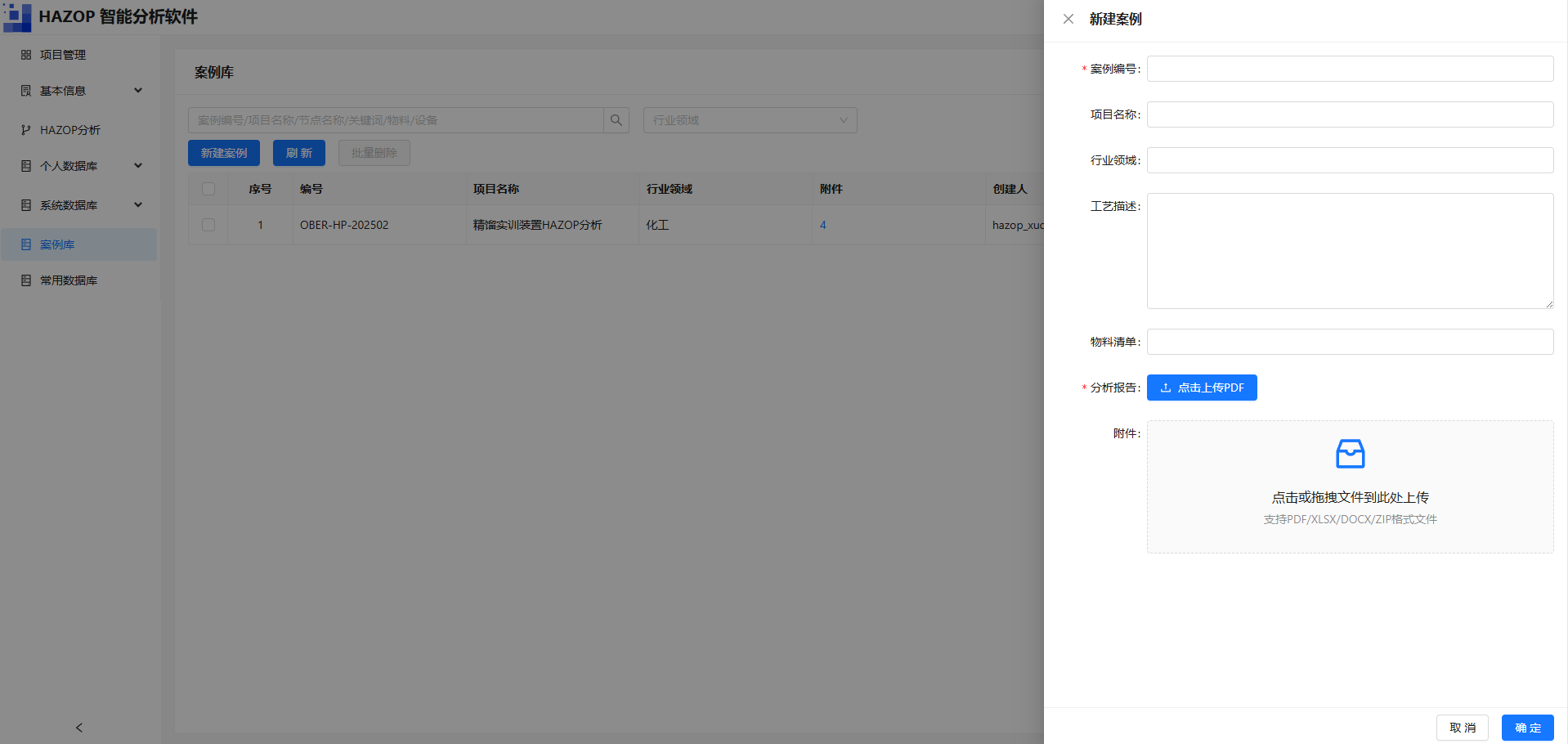

点击新建案例，弹出新建案例界面，填写案例编号、项目名称、行业领域、工艺描述等内容，上传分析报告及相关附件，点击确定，即可完成案例新建。
图 案例库界面

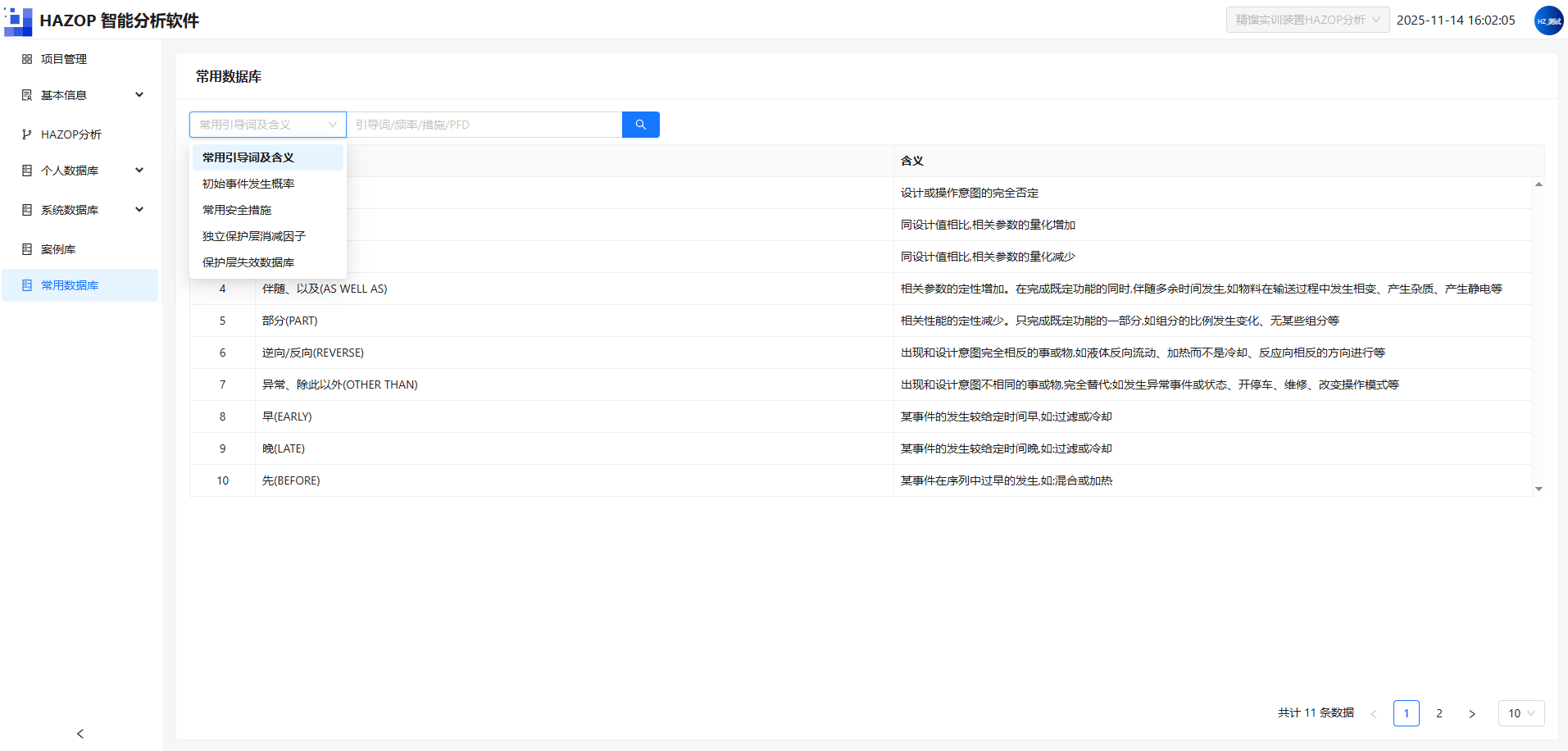

常用数据库
包含常用引导词及其释义表、初始事件发生频率表、安全措施调用表、独立保护层削减因子数据表及保护层失效数据库等，供学员随时查询与调用。
图 常用数据库界面
硬件配置要求
为保证HAZOP分析软件（网页版）能够流畅稳定运行，电脑配置推荐如下：
（1）i5 及以上处理器，或同等配置 AMD 处理器
（2）8G 内存
（3）GTX950 及以上显卡
（4）硬盘 500G
（5）显示器：
（6）推荐安装谷歌浏览器
常见问题

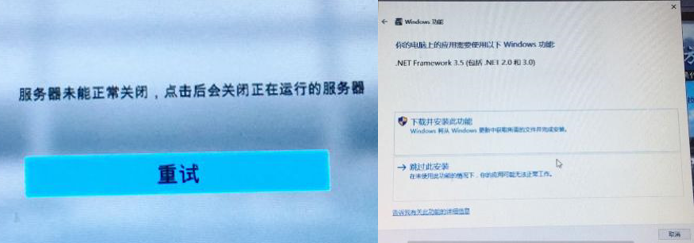

问题 1：3D 界面加载失败，或者出现 NET3.5 安装提示
图 问题1界面
解决方法：
方法一：点击“下载安装此功能”，在线安装
方法二：打开控制面板---程序--打开或关闭程序功能---将net3.5前的方框勾选进行在线安装。如果在安装过程中出现报错可能是电脑 windows update 服务未打开，可手动打开后继续安装。

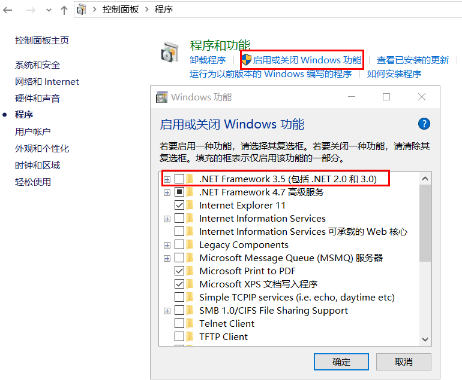

图 启用或关闭Windows功能界面

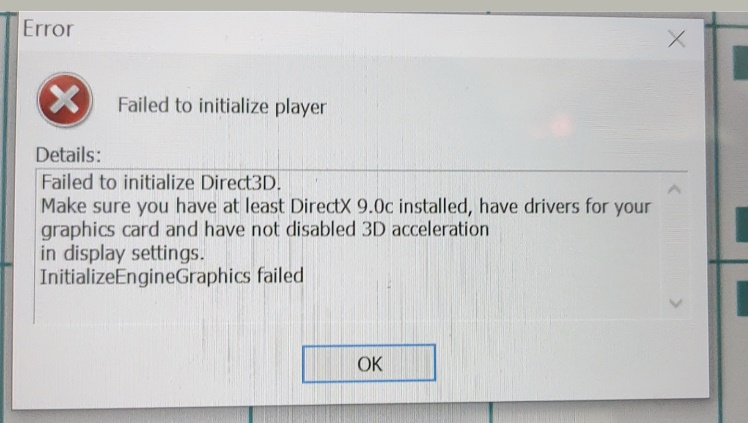

问题 2：软件启动后 Directer3D 报错： Error： Failed to intialize player
图 问题2界面
解决方法：百度下载安装Drecter 9.0插件，如果还不能打开尝试下载驱动精灵更新显卡驱动。

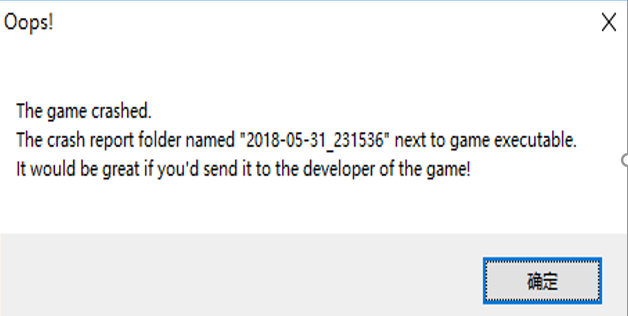

问题 3：点击“启动”后，不加载 3D 画面或者加载过程中报错“游戏崩溃”。
图 问题3界面
解决方法：
方法一：首先查看安装的软件是否完整，建议关闭杀毒软件侯重新下载安装。
方法二：更新电脑的显卡驱动或优化电脑可用内存。
问题 4：点击启动，运行软件显示“TeachingLab Initialization Error”。

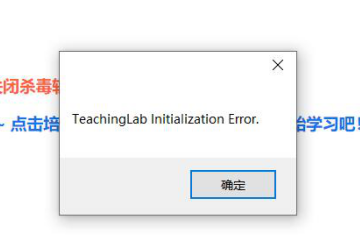

图 问题4界面
解决方法：注销或重启电脑。
问题 5：软件使用过程中出现“Fatal error in gc”报错

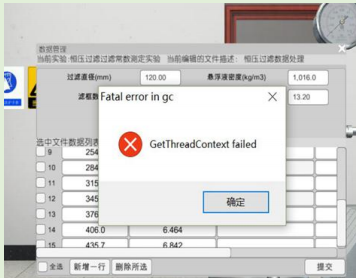

图 问题5界面
解决方法：退出 360 重新打开软件操作。
